16.ＰＣＩ BRL-04M
・ 先にパソコン側でＩＰアドレスを固定しておく
このルーターの場合、ルーター側にＩＰアドレスを固定割り当てする機能がありません。そのため、まずサーバー用パソコンでWindowsの通信設定を変更し、「IPアドレスを自動的に取得する」設定を解除して、自分で固定したIPアドレスを割り当ててしまいます。
図A-15-1 先にパソコン側でＩＰアドレスを固定しておく。

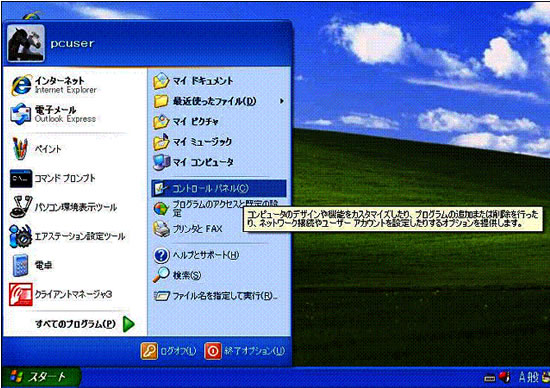

- STEP-1
- 「スタート」から「コントロールパネル」を選択します。

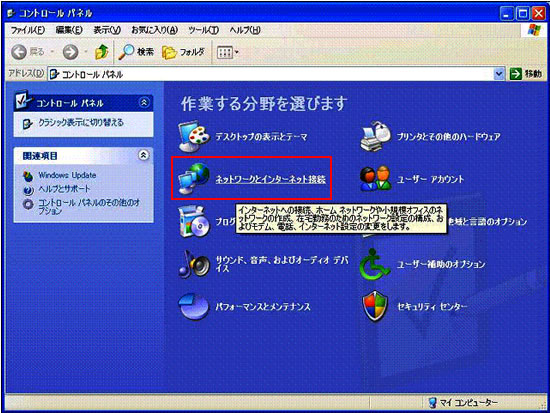

- STEP-2
- 表示された画面から「ネットワークとインターネット接続」をクリックします。

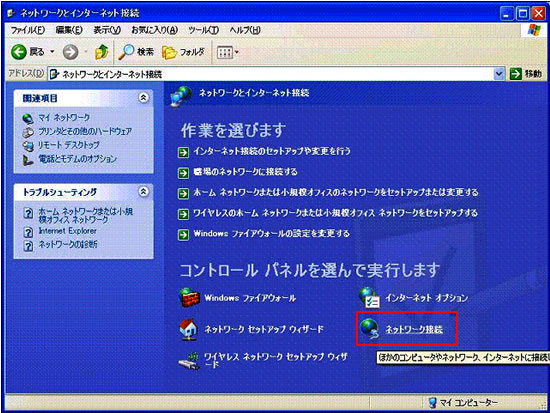

- STEP-3
- 表示された画面で「ネットワーク接続」をクリックします。

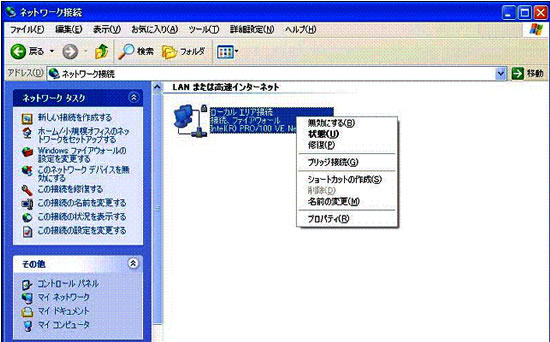

- STEP-4
- ルーターと接続している「ローカルエリア接続」のアイコンを右クリックし、表示されたメニューから「プロパティ（R)」を選びます。

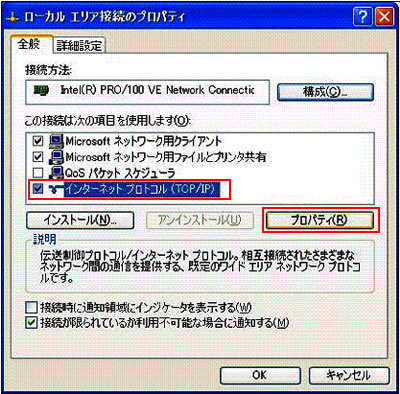

- STEP-5
- 「ローカルエリア接続のプロパティ」ダイアログボックスが表示されます。「全般」タブリストで「インターネットプロトコル（TCP/IP)」を選択し、右下の「プロパティ」ボタンをクリックします。

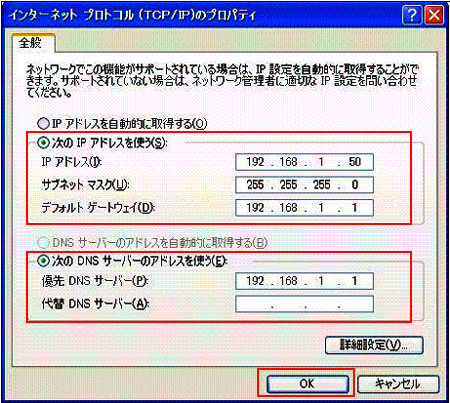

- STEP-6
- 「インターネットプロトコル（TCP/IP）のプロパティ」ダイアログボックスが表示されるので、まず「次のIPアドレスを使う（S)」を選択して、以下のように設定してください。
IPアドレス：共通の準備作業でサーバー用パソコンに割り当てられていたIPアドレス（メモしておいた「IP Address」）
サブネットマスク：２５５．２５５．２５５．０
デフォルトゲートウェイ：共通の準備作業でメモしておいた「Default Gateway」のIPアドレス
さらに、上記画面で下側の「次のDNSサーバーのアドレスを使う（E)」を選択し、以下のように設定します。入力した値を確認後、「OK」ボタンをクリックします。
＜プロバイダーからDNSサーバーの指定がある場合＞
優先DNSサーバー：プロバイダーから指定された優先DNSサーバーのIPアドレス
代替DNSサーバー：プロバイダーから指定された代替DNSサーバーのIPアドレス
＜プロバイダーからDNSサーバーの指定がない場合＞
優先DNSサーバー：共通準備作業でメモした「Default Gateway」のIPアドレス
代替DNSサーバー：空欄

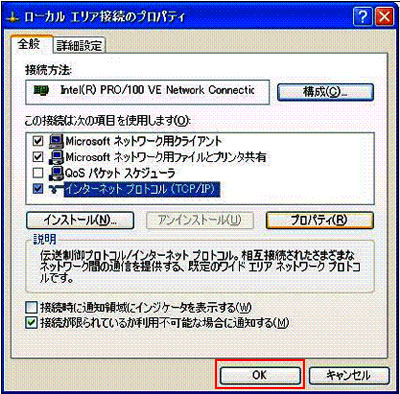

- STEP-7
- 「ローカルエリア接続のプロパティ」ダイアログボックスに戻るので、「OK」ボタンをクリックすればパソコン側の設定は終了です。
・ ルーターの設定画面を呼び出しましょう
ルーターの設定画面は、調べておいたIPアドレスを使ってインターネットエクスプローラで呼び出します。「アドレス（D）」欄にIPアドレスを入力すると、パスワードの入力画面が表示されます。ここで、ユーザー名とパスワードを入力してログオンすれば、ルーターの設定画面が表示されます。
図A-15-2 IPアドレスの固定。
- STEP-1
- インターネットエクスプローラを起動して、共通の準備作業でメモしておいた「Default Gateway」の値をアドレス欄に入力します。

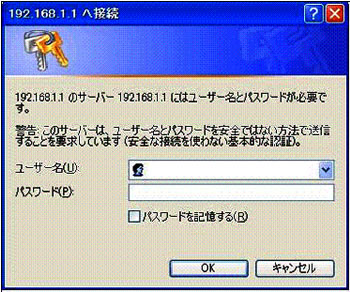

- STEP-2
- ルーターのパスワード入力画面が表示されるので「ユーザー名（U)」と「パスワード（P)」を入力し、「OK」ボタンをクリックします。

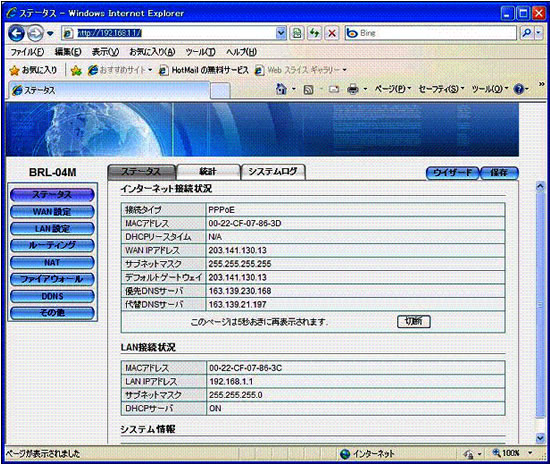

- STEP-3
- これで、ルーターの設定画面が表示されました。画面左側に、いろいろな設定のメニューが表示されています。
・ サーバー用パソコンのIPアドレスをIPアドレスの自動配布リストからはずす
サーバー用パソコンと同じIPアドレスが、他のパソコンに割り振られると困るのでルーターが自動配布するIPアドレスリストからサーバー用パソコンのIPアドレスをはずします。
図A-15-3 IPアドレスをIPアドレスの自動配布リストからはずす。

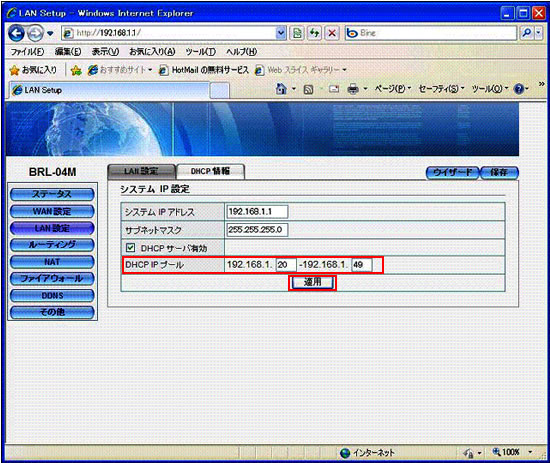

- STEP-1
- 画面左側のメニューで「LAN側設定」を選びます。画面下側の「DHCP IPプール」欄にあるIPリストの中からサーバー用パソコンに当たっているIPアドレス（この例では192.168.1.50）をはずした範囲を設定します。「適応」ボタンをクリックします。
・ インターネット側からのホームページ呼び出しに応答できるようにする
インターネットとの通信はすべてルーターが中継するため、自分のホームページをインターネット側から誰でも呼び出せるようにするには、ルーターに対して、ホームページの呼び出しをサーバー用パソコンに中継するように設定しておく必要があります（本文47ページ参照）。
図A-15-4 呼び出しに応答できる設定を行う。

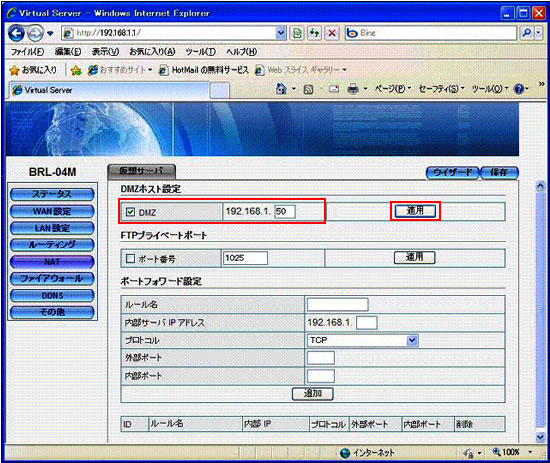

- STEP-1
- 画面左側のメニューで「NAT」を選択します。表示された画面上部の「DMZ」欄にチェックを付け、サーバー用パソコンのIPアドレス（この例では192.168.1.50）を入力します。「適用」ボタンをクリックします。
・ 設定の確認
では、設定がうまくいったかどうか確認してみましょう。
図A-15-5 設定の確認。

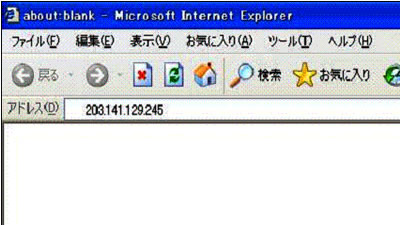

- STEP-1
- インターネットエクスプローラを立ち上げて「アドレス（D）」欄にプロバイダーから通知されたIPアドレスを入力します。

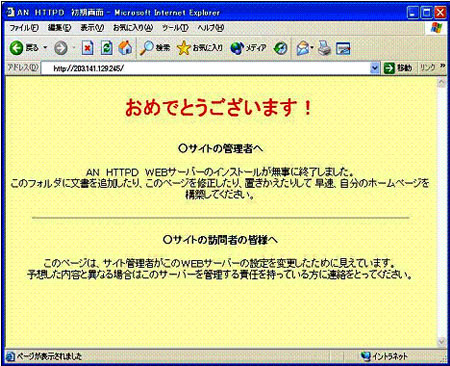

- STEP-2
- 下図のような「おめでとうございます！」と書かれた初期画面が表示されましたか？ この画面が表示されれば、ルーターの設定は正常です。
・ 携帯電話による試験方法
携帯電話からインターネット（iモード、EZメニュー、vodafone live!）に接続し、URL直接入力で「http://IPアドレス」という形でアドレスを指定しても、自分のサーバーを呼び出せるはずです。携帯電話用のホームページではありませんが、この段階では「おめでとうございます」と表示されるだけのテスト用ホームページなので、携帯電話でも問題なく表示できるはずです。
《ルーターの設定がうまくいかなかった場合の対処法》

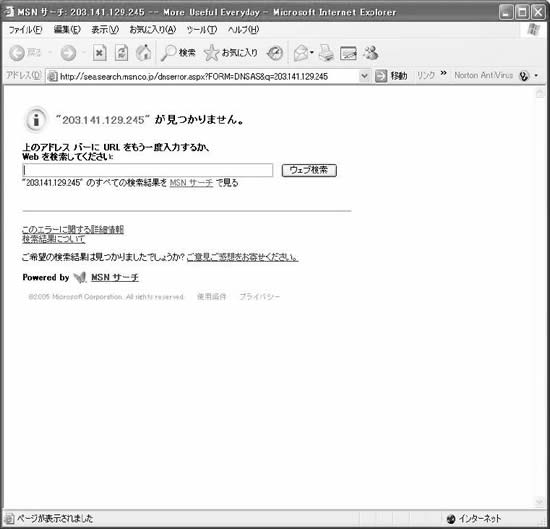

図A-15-6 IPアドレスの検索結果画面が表示された例（この画面例ではMSNでの検索結果ですが、環境によってはGoogleやYahoo!の検索結果画面が出ます）。
- STEP-1
- IPアドレスの検索結果画面が表示されたときIPアドレスの検索結果画面が表示された場合は、IPアドレスに入力ミスがないか確認してください。ミスがない場合は、次の2つの可能性があります。
・AN HTTPDが正常に起動されていない
一度AN HTTPDを終了させて、再度実行（ダブルクリック）してください。
・ルーターの「アドレス変換」が誤っている
ルーターの設定のうち「DMZ設定」部分を確認してください（図A-13-3参照）。
