9.IO-DATA NP-BBRM
・ 先にパソコン側でIPアドレスを固定しておく
このルーターの場合、ルーター側にIPアドレスを固定割り当てする機能がありません。そのため、まずサーバー用パソコンでWindowsの通信設定を変更し、IPアドレスを自動的に取得する」設定を解除して、自分で固定したIPアドレスを割り当ててしまいます。
図A-8-1 IPアドレスの固定。

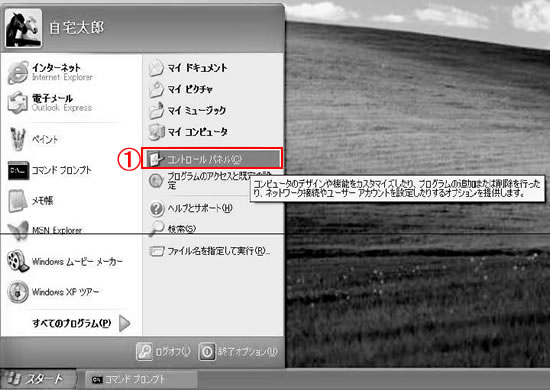

- STEP-1

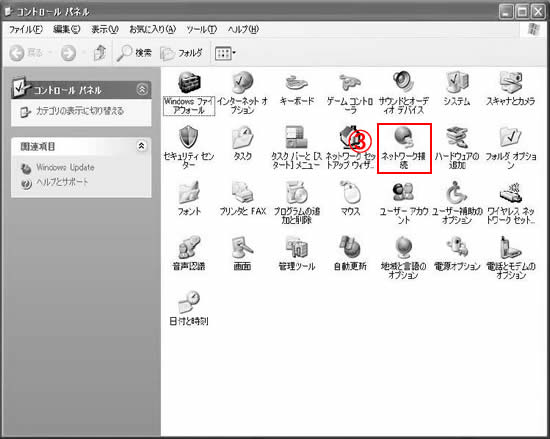

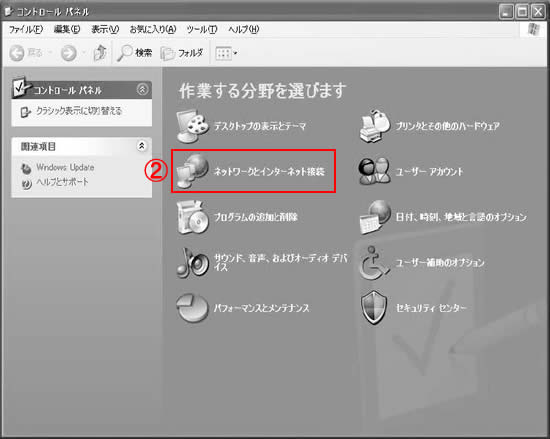

- 「スタート」メニューから「コントロールパネル」を選択し（①）、表示された画面で「ネットワークとインターネット接続」（②）をクリックします（「クラシック表示」の場合はここで「ネットワーク接続」アイコンをダブルクリックして開きます（③））。
- STEP-2

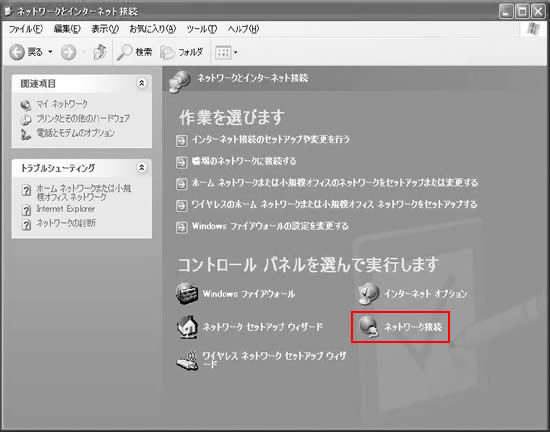

- 表示された画面で「ネットワーク接続」をクリックします。
- STEP-3

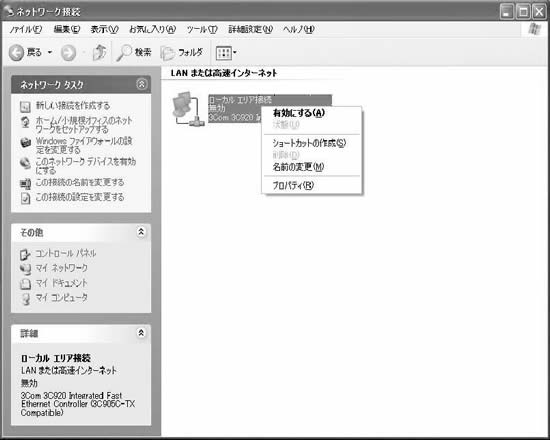

- ルーターと接続している「ローカル エリア接続」のアイコンを右クリックし、表示されたメニューから「プロパティ（R）」を選びます。

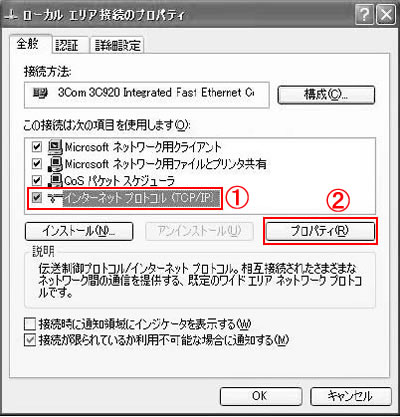

- STEP-4
- 「ローカル エリア接続のプロパティ」画面が表示されます。「全般」タブのリストで「インターネットプロトコル（TCP/IP）」を選択し（①）、右下のプロパティ（R）ボタンをクリックしてください（②）。
- STEP-5

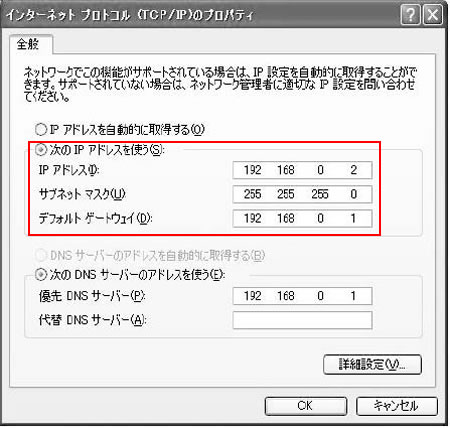

- 「インターネット プロトコル（TCP/IP）のプロパティ」画面になるので、まず「次のIPアドレスを使う（S）」を選択して、以下のように設定してください。
IPアドレス：共通の準備作業でサーバー用パソコンに割り当てられていたIPアドレス（メモしておいた「IP Address」）
サブネットマスク：255.255.255.0
デフォルトゲートウェイ：共通の準備作業でメモした「Default Gateway」のIPアドレス
- STEP-6

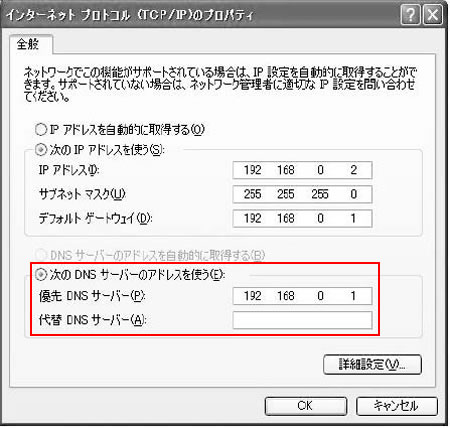

- さらに、⑤の「インターネット プロトコル（TCP/IP）のプロパティ」画面で、下側の「次のDNSサーバーのアドレスを使う（E）」を有効にし、以下のように設定します。
《プロバイダーからDNSサーバーの指定がある場合》
優先DNSサーバー：プロバイダーから指定された優先DNSサーバーのIPアドレス
代替DNSサーバー：プロバイダーから指定された代替DNSサーバーのIPアドレス
《プロバイダーからDNSサーバーの指定がない場合》
優先DNSサーバー：共通の準備作業でメモした「Default Gateway」のIPアドレス
代替DNSサーバー：空欄

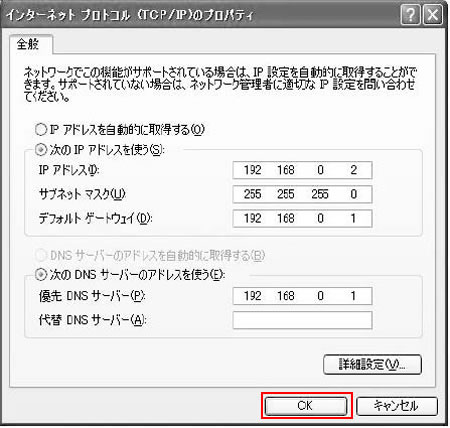

- STEP-7
- 入力した値を確認後、OKボタンをクリックしてください。
- STEP-8

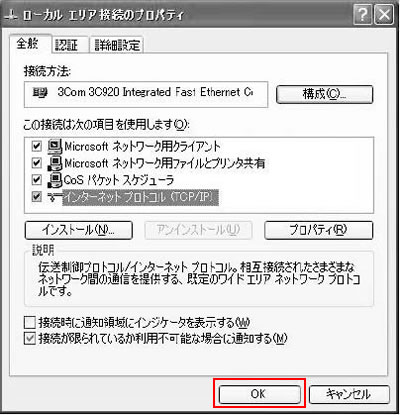

- 「ローカル エリア接続のプロパティ」画面に戻るので、OKボタンをクリックすればパソコン側の設定は完了です。
・ ルーターの設定画面を呼び出しましょう
パソコンの通信設定が済んだら、あとはルーターの設定になります。
ルーターの設定画面は、調べておいたIPアドレスを使ってインターネットエクスプローラで呼び出し、ユーザー名とパスワードでログオンすれば表示されます。設定画面が表示されない場合は、マニュアルなどで呼び出し用のIPアドレスを確認して試してください。
図A-8-2 ルーターの設定画面を呼び出す。
- STEP-1

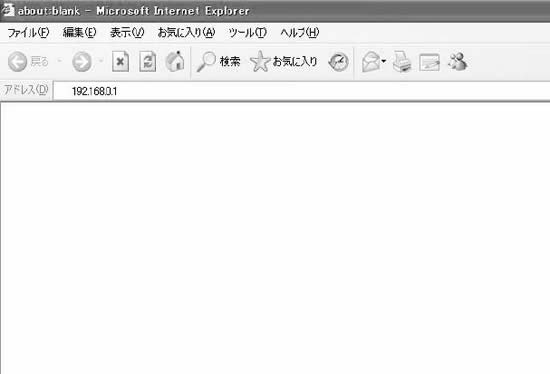

- インターネットエクスプローラを起動して、メモしておいた「Default Gateway」の値をアドレス欄に入力します。

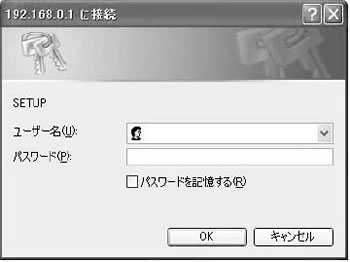

- STEP-2
- ルーターのパスワード入力画面が表示されるので、ユーザー名とパスワードを入力し、OKボタンをクリックしてください。
- STEP-3

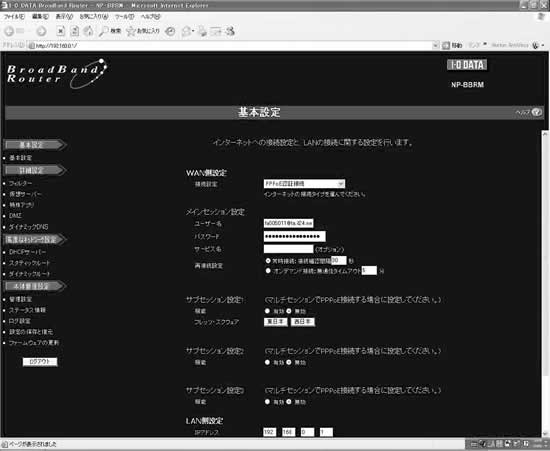

- 設定画面が表示されました。画面左側にいろいろな設定のメニューが表示されています。
・ サーバー用パソコンのIPアドレスをIPアドレスの自動配布リストから外す
サーバー用パソコンと同じIPアドレスが他のパソコンに割り振られると困りますから、ルーターが自動配布するIPアドレスのリストからサーバー用パソコンに当たっているIPアドレスを外します。
図A-8-3 サーバー用パソコンのIPアドレスを自動配布リストから除外する。
- STEP-1
- 画面左側のメニューで「DHCPサーバー」を選択します（①）。
- STEP-2
- 「DHCPサーバー」画面の「開始IPアドレス」欄を下記のように設定し、サーバー用パソコンのIPアドレス（共通の準備作業でメモした「IP Address」）が範囲外になるようにします。
開始IPアドレス：この例では「2」を「128」に変更している。

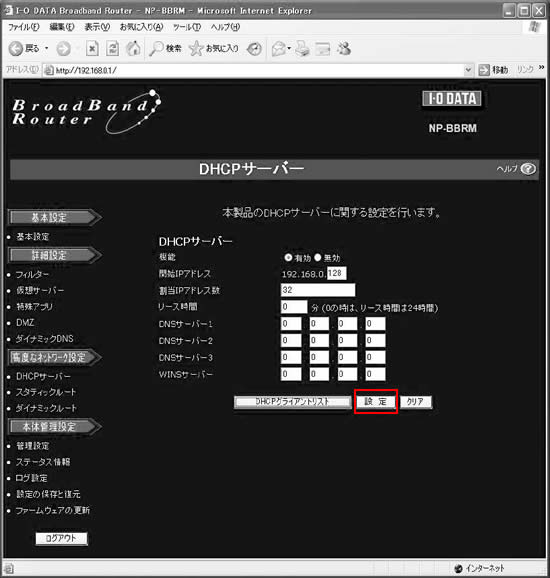

- STEP-3
- 設定したら、下側にある設定ボタンをクリックしてください。
しばらくして「設定が完了しました」と表示されれば完了です。
・ インターネット側からのホームページ呼び出しに応答できるようにする
インターネットとの通信はすべてルーターが中継するため、自分のホームページをインターネット側から誰でも呼び出せるようにするには、ルーターに対して、ホームページの呼び出しをサーバー用パソコンに中継するように設定しておく必要があります（本文47ページ参照）。
図A-8-4 呼び出しに応答できる設定を行う。

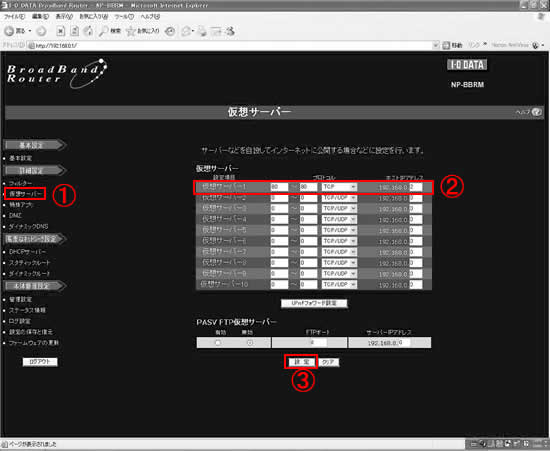

- STEP-1
- 画面左側のメニューで「詳細設定」の中にある「仮想サーバー」を選択し（①）、表示された「仮想サーバー」画面で以下のように設定します（②）。
設定したら、下側にある設定ボタンをクリックしてください（③）。
プロトコル：80～80 TCP
ホストIPアドレス：準備段階でサーバー用パソコンに割り当てられていたIPアドレス（共通の準備作業でメモした「IP Address」）

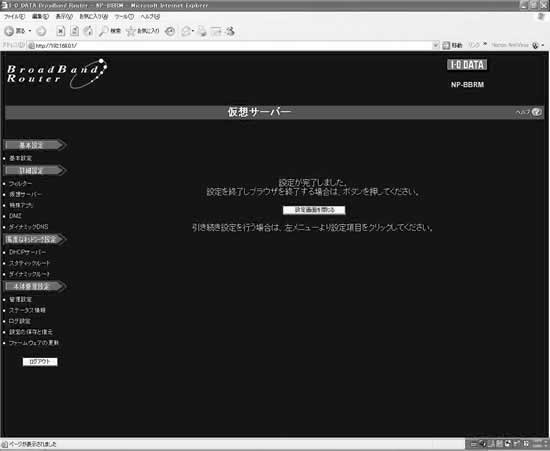

- STEP-2
- しばらくして「設定が完了しました」と表示されれば完了です。
・ 設定の確認
では、設定がうまくいったかどうか確認してみましょう。
図A-8-5 設定の確認。
- STEP-1
- インターネットエクスプローラを立ち上げて「アドレス（D）」欄にプロバイダーから通知されたIPアドレスを入力します。
- STEP-2

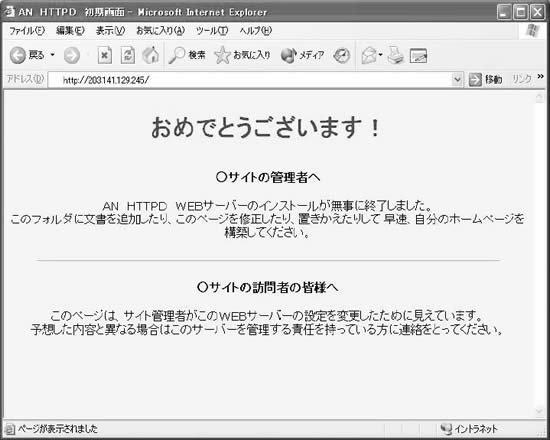

- 下図のような「おめでとうございます！」と書かれた初期画面が表示されましたか？ この画面が表示されれば、ルーターの設定は正常です。
・ 携帯電話による試験方法
携帯電話からインターネット（iモード、EZメニュー、vodafone live!）に接続し、URL直接入力で「http://IPアドレス」という形でアドレスを指定しても、自分のサーバーを呼び出せるはずです。携帯電話用のホームページではありませんが、この段階では「おめでとうございます」と表示されるだけのテスト用ホームページなので、携帯電話でも問題なく表示できるはずです。
《ルーターの設定がうまくいかなかった場合の対処法》

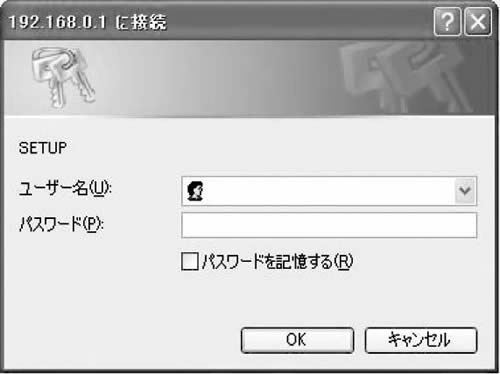

図A-8-6 ルーターのログイン画面が表示された例。
- STEP-1
- ルーターのログイン画面が表示されたときには、ルーターのファームウェア（ルーターを動かしているソフト）のバージョンが古い可能性があります。ファームウェアを最新のものに更新してください。
ファームウェアの更新方法はルーターのマニュアルで確認するか、メーカーのカスタマーセンターに問い合わせしてください。

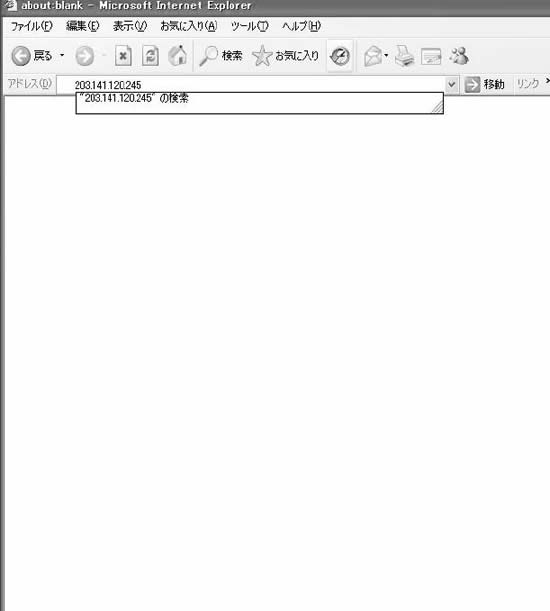

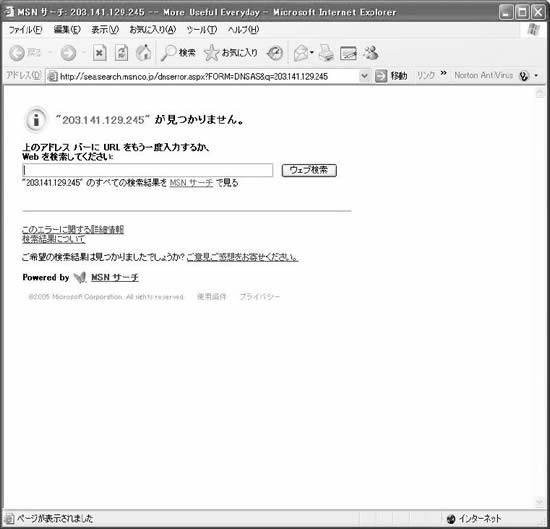

図A-8-7 IPアドレスの検索結果画面が表示された例（この画面例ではMSNでの検索結果ですが、環境によってはGoogleやYahoo!の検索結果画面が出ます）。
- STEP-1
- IPアドレスの検索結果画面が表示されたときIPアドレスの検索結果画面が表示された場合は、IPアドレスに入力ミスがないか確認してください。ミスがない場合は、次の2つの可能性があります。
・AN HTTPDが正常に起動されていない
一度AN HTTPDを終了させて、再度実行（ダブルクリック）してください。
・ルーターの「仮想サーバー」が誤っている
ルーターの設定のうち「仮想サーバー」部分を確認してください（図A-8-4参照）。
