6.NTT東日本 WEBCASTER V110
・ ルーターの設定画面を呼び出しましょう
ルーターの設定画面は、調べておいたIPアドレスを使ってインターネットエクスプローラで呼び出します。「アドレス（D）」欄にIPアドレスを入力すると、パスワードの入力画面が表示されます。ここで、ユーザー名とパスワードを入力してログオンすれば、ルーターの設定画面が表示されます。
設定画面が表示されない場合は、マニュアルなどで呼び出し用のIPアドレスを確認して試してください。
図A-5-1 ルーターの設定画面を呼び出す。
- STEP-1

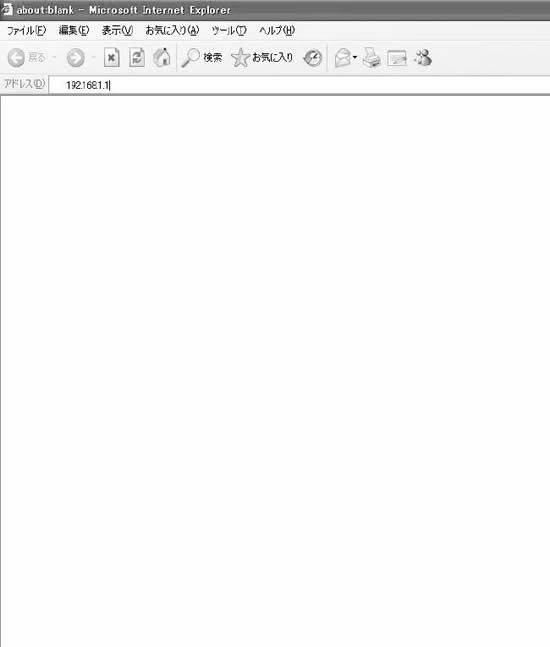

- インターネットエクスプローラを起動して、共通の準備作業でメモしておいた「Default Gateway」の値をアドレス欄に入力します。
- STEP-2

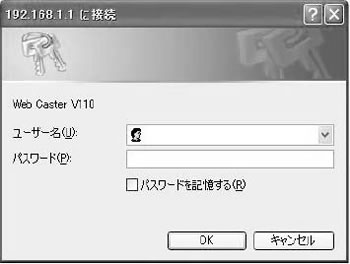

- ルーターのパスワード入力画面が表示されるので、ユーザー名とパスワードを入力し、OKボタンをクリックしてください。
- STEP-3

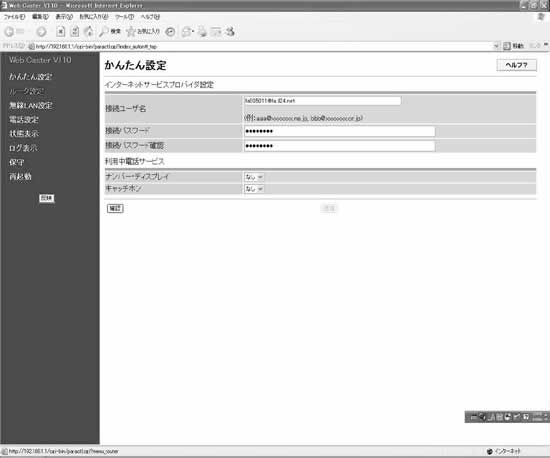

- これで、ルーターの設定画面が表示されました。画面左側に、いろいろな設定のメニューが表示されています。
・ サーバー用パソコンのIPアドレスを固定する
まず、サーバー用パソコンのIPアドレスが起動するたびに変化してしまわないように、割り当てたIPアドレスを固定しておきます。
図A-5-2 IPアドレスの固定。
- STEP-1

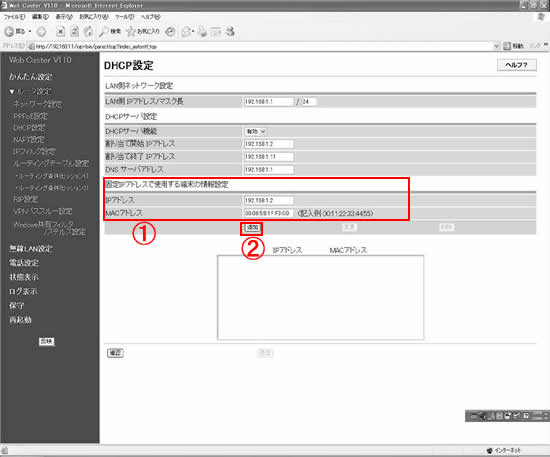

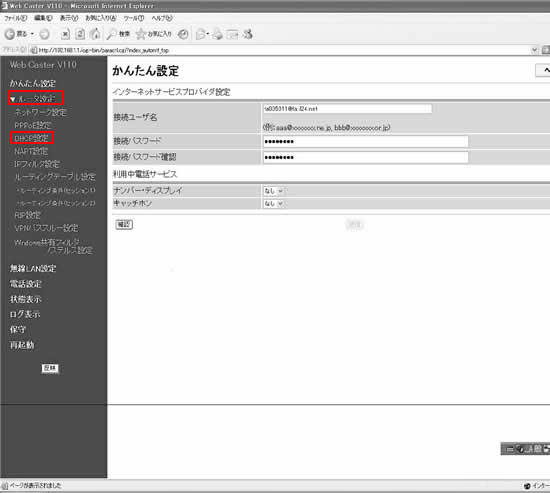

- 画面左側のメニューで「ルータ設定」を選び、さらに「DHCP設定」を選択します。
- STEP-2

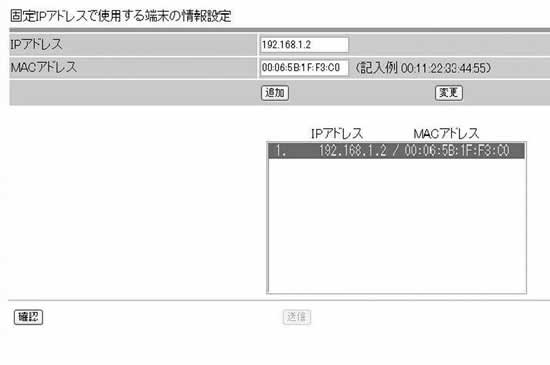

- 表示された設定画面の下側にある「固定IPアドレスで使用する端末の情報設定」に、下図の例のように次の2項目を設定し（①）、追加ボタンをクリックします（②）。
IPアドレス：サーバー用パソコンに割り当てられているIPアドレス（共通の準備作業でメモした「IP Address」）
MACアドレス：共通の準備作業でメモした「Physical Address」の値
※ 図A-0のStep3では「00-06-5B-」というように「-」で区切られていますが、ここでは区切り記号として「:」を使用しています。
- STEP-3

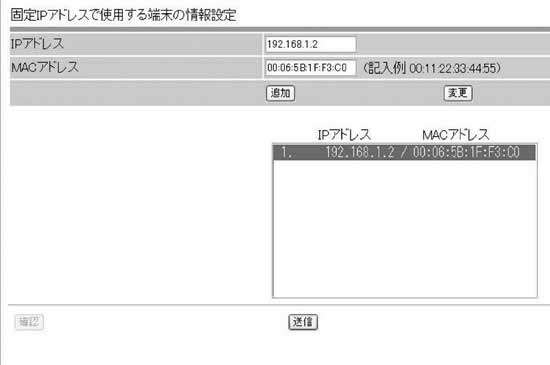

- 入力した内容が下側のリストに追加されたことを確認し、確認ボタンをクリックしてください。
- STEP-3
- 下側の送信ボタンが使えるようになるのでクリックします。
- STEP-3
- 画面左側のメニュー下側にある反映ボタンをクリックします。
- STEP-3

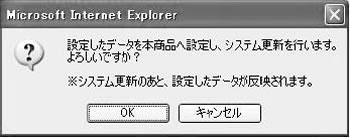

- システム更新の確認が表示されるので、OKボタンをクリックしてください。少しして最初の設定画面に戻れば設定完了です。
・ インターネット側からのホームページ呼び出しに応答できるようにする
インターネットとの通信はすべてルーターが中継するため、自分のホームページをインターネット側から誰でも呼び出せるようにするには、ルーターに対して、ホームページの呼び出しをサーバー用パソコンに中継するように設定しておく必要があります（本文47ページ参照）。
図A-5-3 呼び出しに応答できる設定を行う。
- STEP-1

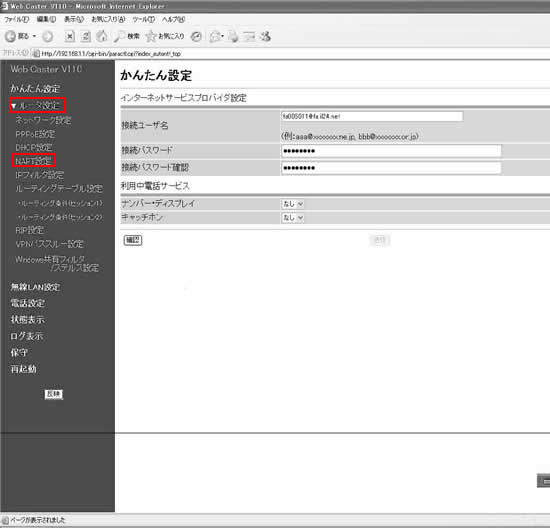

- 画面左側のメニューで「ルータ設定」を選び、さらに「NAPT設定」を選択します。
- STEP-2

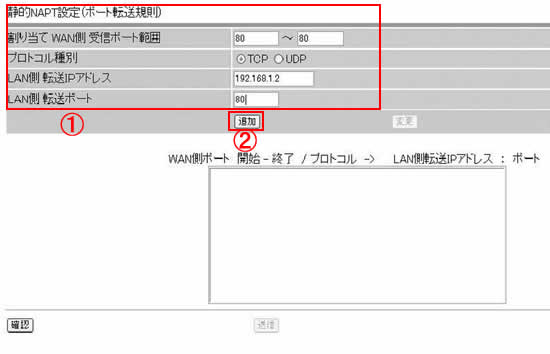

- 表示された設定画面の「静的NAPT設定」欄を以下のように設定し（①）、追加ボタンをクリックします（②）。
割り当てWAN側受信ポート範囲：80 ～ 80
プロトコル種別 ：TCP
LAN側転送IPアドレス ：サーバー用パソコンに割り当てられているIPアドレス（共通の準備作業でメモした「IP Adderss」）
LAN側転送ポート ：80
- STEP-3

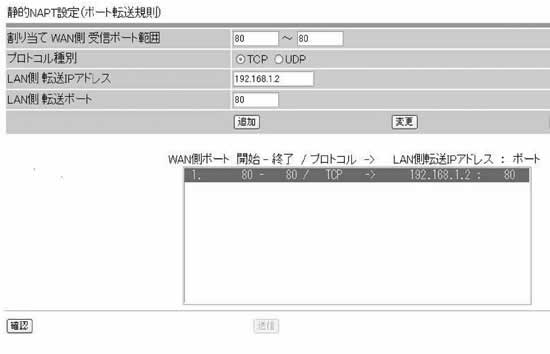

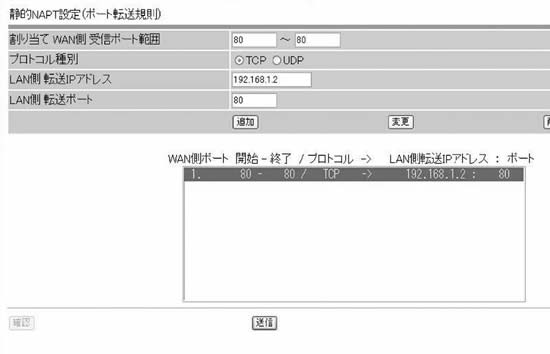

- 入力した内容が下側のリストに追加されたことを確認し、確認ボタンをクリックしてください。
- STEP-4
- 下側の送信ボタンが使えるようになるのでクリックします。
- STEP-4
- 画面左側のメニュー下側にある反映ボタンをクリックします。
- STEP-4
- システム更新の確認が表示されるので、OKボタンをクリックしてください。少しして最初の設定画面に戻れば設定完了です。
以上で、インターネット側からのホームページ呼び出しをサーバー用パソコンに転送するようになりました。
・ 設定の確認
では、設定がうまくいったかどうか確認してみましょう。
図A-5-4 設定の確認。
- STEP-1

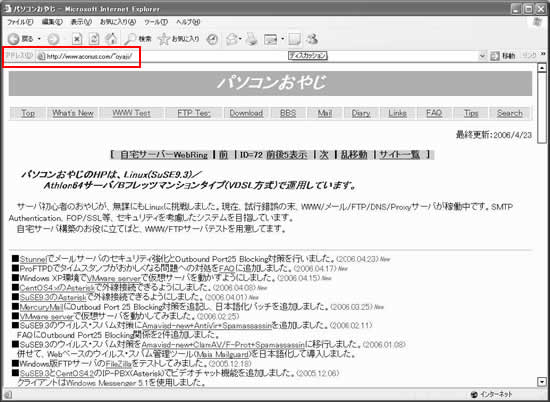

- 自宅サーバーのチェックのためのサイト（「パソコンおやじ」）に接続します。
インターネットエクスプローラを起動し、「アドレス（D）」欄に「www.aconus.com/~oyaji/」と入力してサイトに接続します。
- STEP-2

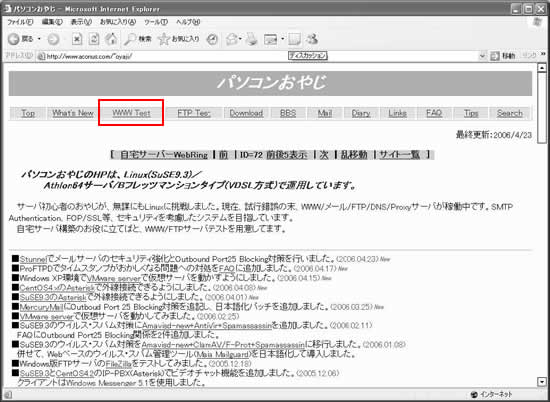

- 「パソコンおやじ」のサイトが表示されたら、画面上部にあるメニューの中からWWW Testをクリックします。
- STEP-3

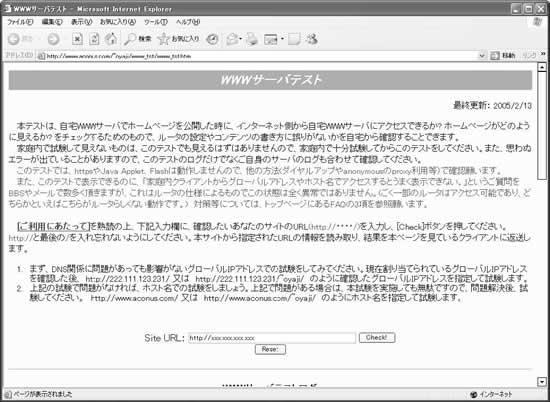

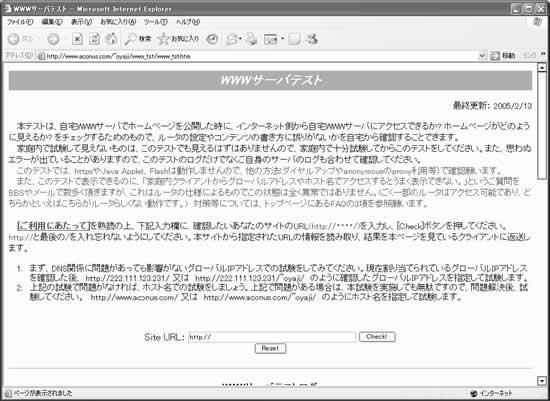

- 「WWWサーバーテスト」のページが表示されます。
（注）本サイトを利用して設定をチェックする場合には、［ご利用にあたって］を熟読の上、ご利用ください。
- STEP-4
- 「Site URL」の入力欄にプロバイダから通知されたIPアドレスを入力し、Check!ボタンをクリックします。
- STEP-5

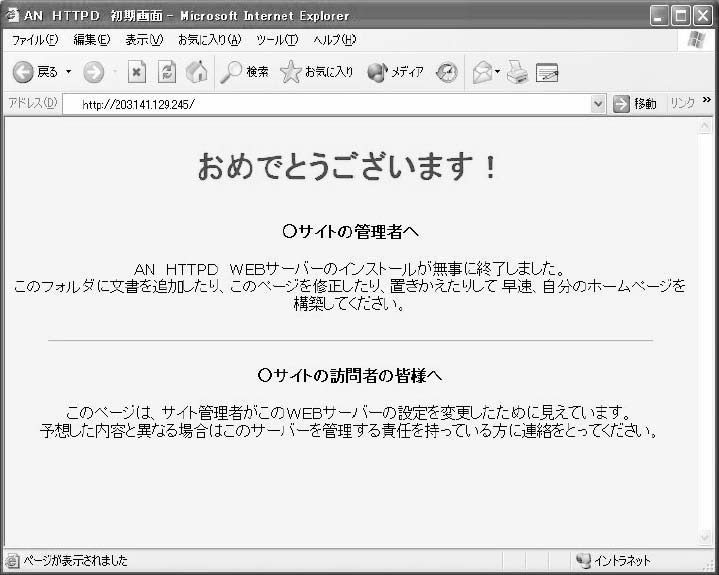

- 下図のような「おめでとうございます！」と書かれた初期画面が表示されましたか？ この画面が表示されれば、ルーターの設定は正常です。
・ 携帯電話による試験方法
携帯電話からインターネット（iモード、EZメニュー、vodafone live!）に接続し、URL直接入力で「http://IPアドレス」という形でアドレスを指定しても、自分のサーバーを呼び出せるはずです。携帯電話用のホームページではありませんが、この段階では「おめでとうございます」と表示されるだけのテスト用ホームページなので、携帯電話でも問題なく表示できるはずです。
《ルーターの設定がうまくいかなかった場合の対処法》

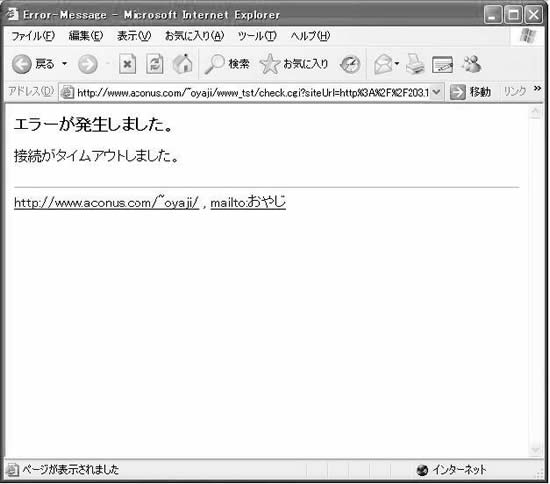

図A-5-5 タイムアウト画面が表示された例。
- STEP-1
- タイムアウト画面が表示された場合
タイムアウト画面が表示された場合は、次の2つの可能性があります。
・AN HTTPDが正常に起動されていない
一度AN HTTPDを終了させて、再度実行（ダブルクリック）してください。
・ルーターの「NAPT設定」が誤っている
ルーターの設定のうち「NAPT設定」部分を確認してください（図A-5-3参照）。
