8.NETGENESIS SuperOpt100E
・ 先にパソコン側でIPアドレスを固定しておく
このルーターの場合、ルーター側にIPアドレスを固定割り当てする機能がありません。そのため、まずサーバー用パソコンでWindowsの通信設定を変更し、IPアドレスを自動的に取得する」設定を解除して、自分で固定したIPアドレスを割り当ててしまいます。
図A-7-1 IPアドレスの固定。

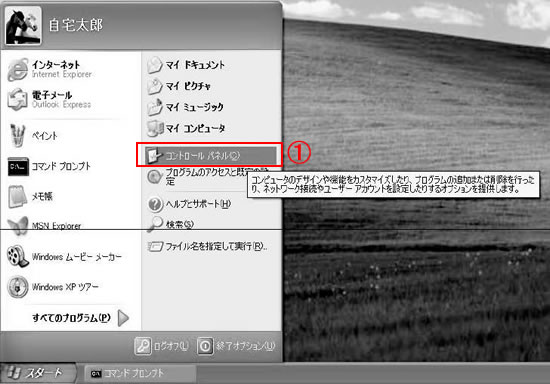

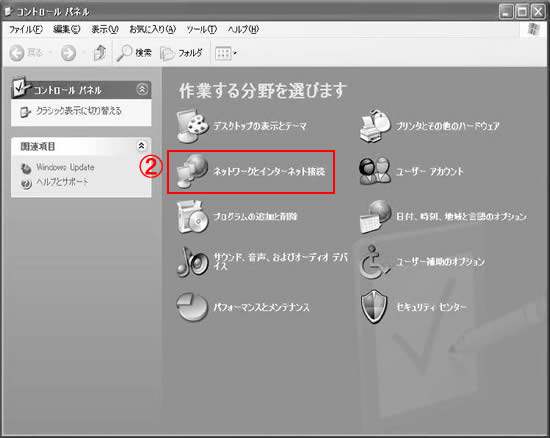

- STEP-1

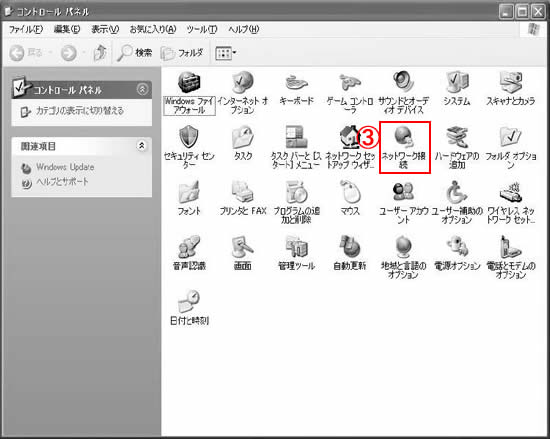

- 「スタート」メニューから「コントロールパネル」を選択し（①）、表示された画面で「ネットワークとインターネット接続」（②）をクリックします（「クラシック表示」の場合はここで「ネットワーク接続」アイコンをダブルクリックして開きます（③））。

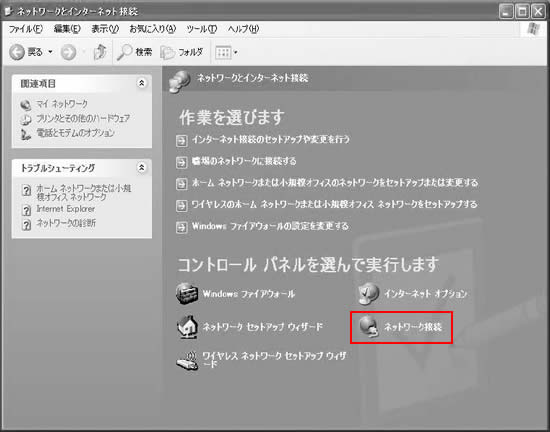

- STEP-2
- 表示された画面で「ネットワーク接続」をクリックします。
- STEP-3

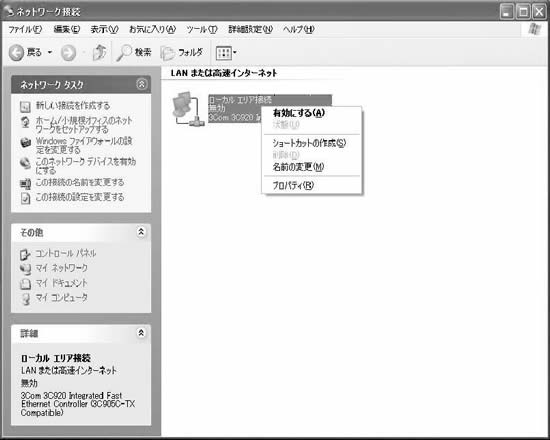

- ルーターと接続している「ローカル エリア接続」のアイコンを右クリックし、表示されたメニューから「プロパティ（R）」を選びます。

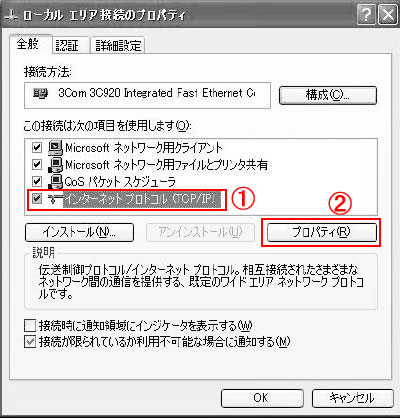

- STEP-4
- 「ローカル エリア接続のプロパティ」画面が表示されます。「全般」タブのリストで「インターネットプロトコル（TCP/IP）」を選択し（①）、右下のプロパティ（R）ボタンをクリックしてください（②）。

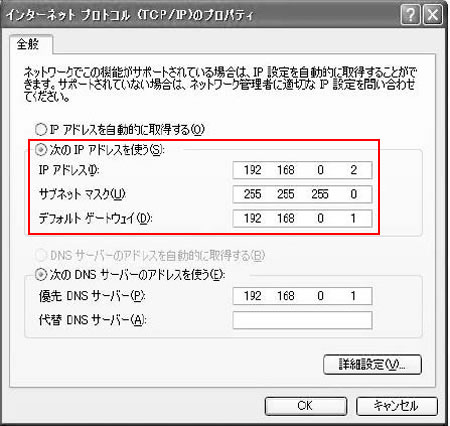

- STEP-5
- 「インターネット プロトコル（TCP/IP）のプロパティ」画面になるので、まず「次のIPアドレスを使う（S）」を選択して、以下のように設定してください。
IPアドレス：共通の準備作業でサーバー用パソコンに割り当てられていたIPアドレス（メモしておいた「IP Address」）
サブネットマスク：255.255.255.0
デフォルトゲートウェイ：共通の準備作業でメモした「Default Gateway」のIPアドレス
- STEP-6

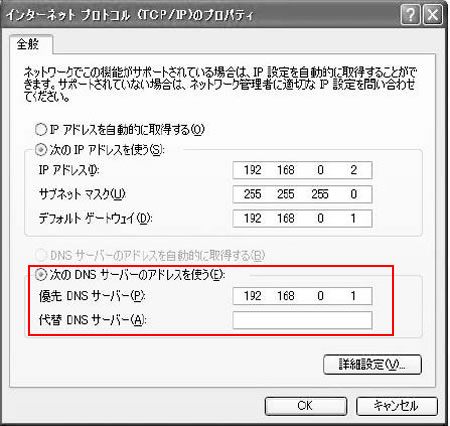

- さらに、⑤の「インターネット プロトコル（TCP/IP）のプロパティ」画面で、下側の「次のDNSサーバーのアドレスを使う（E）」を有効にし、以下のように設定します。
《プロバイダーからDNSサーバーの指定がある場合》
優先DNSサーバー：プロバイダーから指定された優先DNSサーバーのIPアドレス
代替DNSサーバー：プロバイダーから指定された代替DNSサーバーのIPアドレス
《プロバイダーからDNSサーバーの指定がない場合》
優先DNSサーバー：共通の準備作業でメモした「Default Gateway」のIPアドレス
代替DNSサーバー：空欄

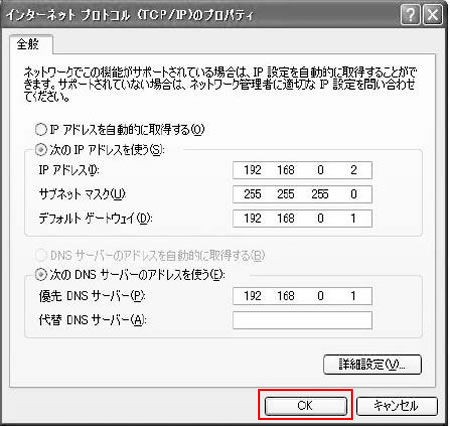

- STEP-7
- 入力した値を確認後、OKボタンをクリックしてください。

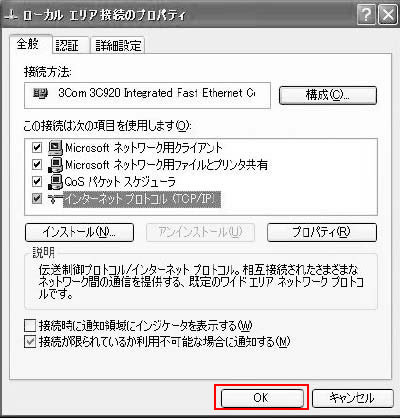

- STEP-8
- 「ローカル エリア接続のプロパティ」画面に戻るので、OKボタンをクリックすればパソコン側の設定は完了です。
・ ルーターの設定画面を呼び出しましょう
パソコンの通信設定が済んだら、あとはルーターの設定になります。
ルーターの設定画面は、調べておいたIPアドレスを使ってインターネットエクスプローラで呼び出し、ユーザー名とパスワードでログオンすれば表示されます。設定画面が表示されない場合は、マニュアルなどで呼び出し用のIPアドレスを確認して試してください。
図A-7-2 ルーターの設定画面を呼び出す。

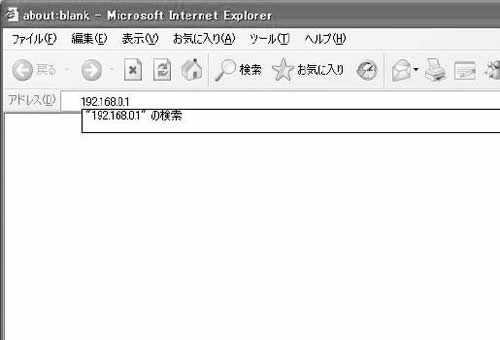

- STEP-1
- インターネットエクスプローラを起動して、メモしておいた「Default Gateway」の値をアドレス欄に入力します。
- STEP-2

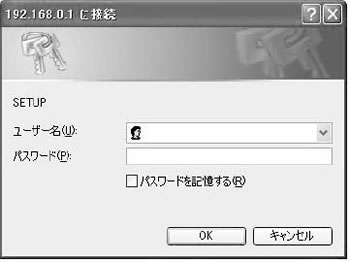

- ルーターのパスワード入力画面が表示されるので、ユーザー名とパスワードを入力し、OKボタンをクリックしてください。

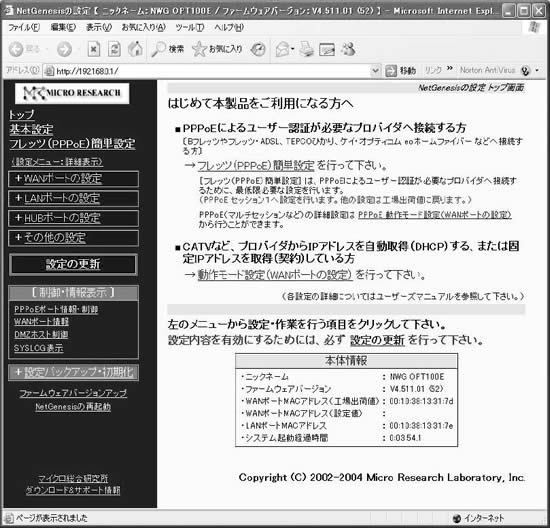

- STEP-3
- 設定画面が表示されました。画面左側にいろいろな設定のメニューが表示されています。
・ サーバー用パソコンのIPアドレスをIPアドレスの自動配布リストから外す
サーバー用パソコンと同じIPアドレスが他のパソコンに割り振られると困りますから、ルーターが自動配布するIPアドレスのリストからサーバー用パソコンに当たっているIPアドレスを外します。
図A-7-3 サーバー用パソコンのIPアドレスを自動配布リストから除外する。
- STEP-1

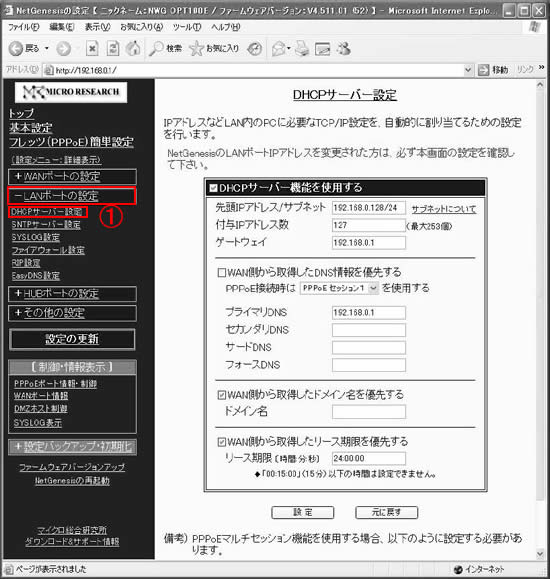

- 画面左側のメニューで「LANポートの設定」を選び、さらに「DHCPサーバー設定」を選択します（①）。
- STEP-2
- 「DHCPサーバー設定」の「DHCPサーバー機能を使用する」欄で「先頭IPアドレス/サブネット」を下記のように設定し（②）、サーバー用パソコンのIPアドレス（準備でメモした「IP Address」）が範囲外になるようにします。
先頭IPアドレス/サブネット：この例では、192.168.0.2/24を192.168.0.128/24に変更している
- STEP-3
- 入力が終わったら、下側の設定ボタンをクリックしてください（③）。

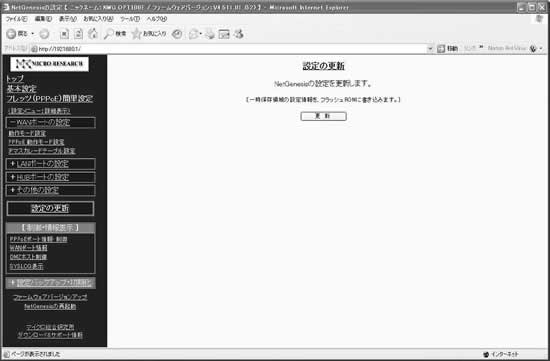

- STEP-4

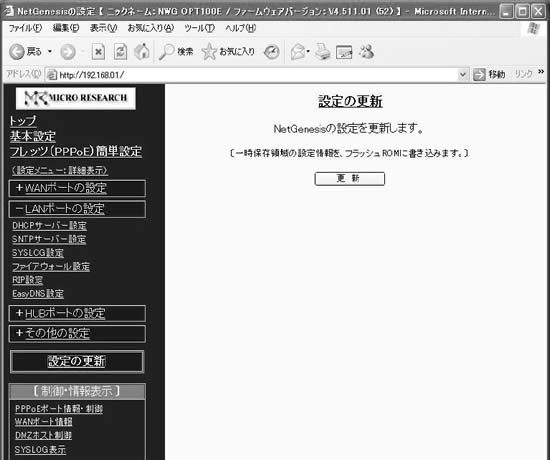

- 画面左側のメニューで「設定の更新」を選択すると、「設定の更新」画面になりますので、更新ボタンをクリックします。

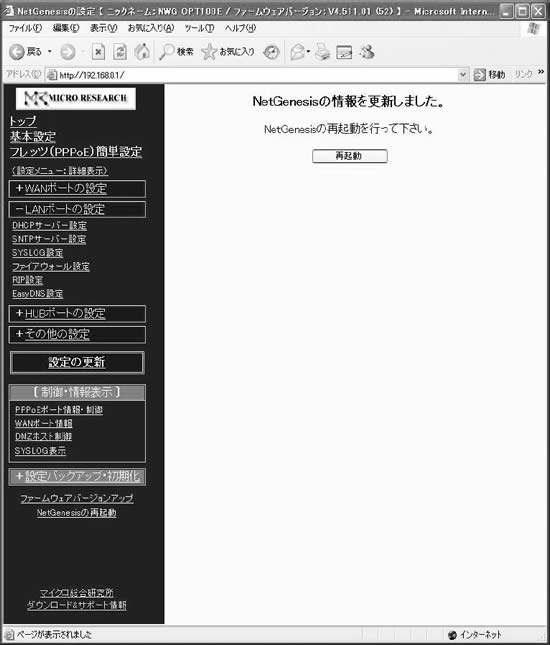

- STEP-5
- 「NetGenesisの情報を更新しました」画面になるので、再起動ボタンをクリックしてください。しばらくして再起動が完了したと表示されれば設定完了です。
・ インターネット側からのホームページ呼び出しに応答できるようにする
インターネットとの通信はすべてルーターが中継するため、自分のホームページをインターネット側から誰でも呼び出せるようにするには、ルーターに対して、ホームページの呼び出しをサーバー用パソコンに中継するように設定しておく必要があります（本文47ページ参照）。
図A-7-4 呼び出しに応答できる設定を行う。

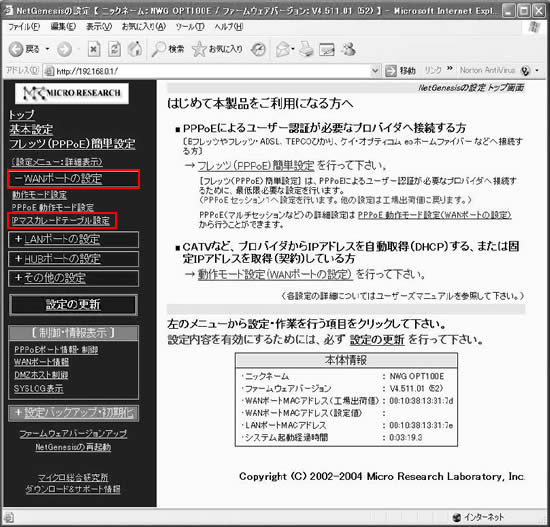

- STEP-1
- 画面左側のメニューで「WANポートの設定」を選び、さらに「IPマスカレードテーブル設定」を選択します。
- STEP-2

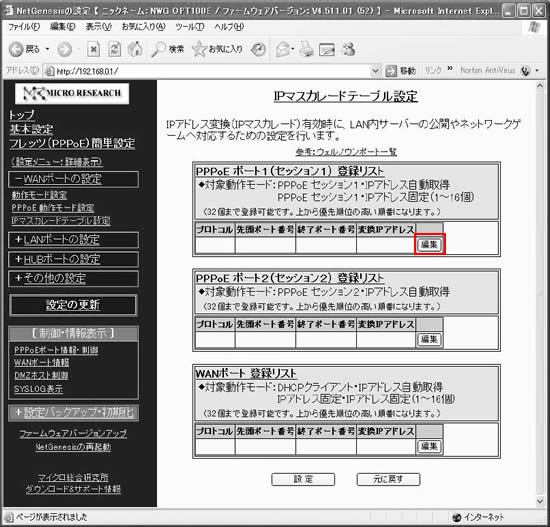

- 下図のような「IPマスカレードテーブル設定」画面になるので、「PPPoEポート1（セッション1）登録リスト」欄の編集ボタンをクリックしてください（インターネット接続を第2セッションで行っている場合は、「PPPoEポート2（セッション2）登録リスト」）。

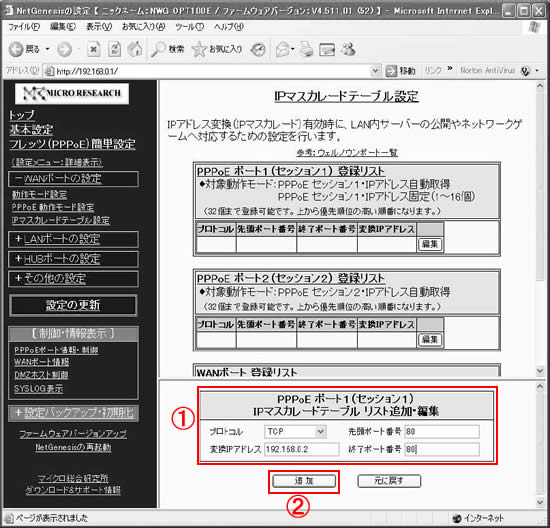

- STEP-3
- 画面下側に表示された「PPPoEポート1（セッション1）IPマスカレードテーブルリスト追加・編集」欄を以下のように設定し（①）、追加ボタンをクリックします（②）。
プロトコル：TCP
変換IPアドレス：準備段階でサーバー用パソコンに割り当てられていたIPアドレス（共通の準備作業でメモした「IP Address」）
先頭ポート番号：80
終了ポート番号：80

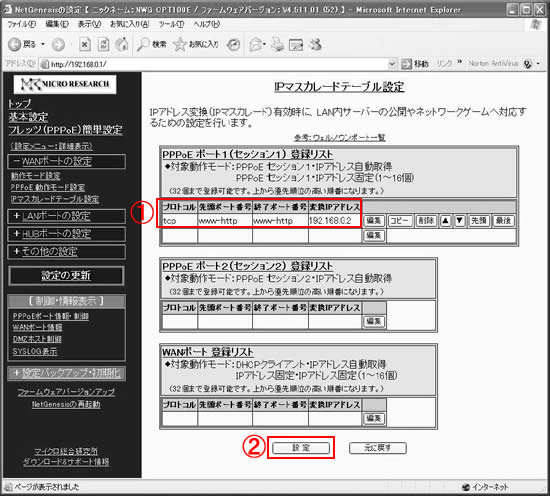

- STEP-4
- 入力した内容がリストに追加されたことを確認し（①）、一番下にある設定ボタンをクリックしてください（②）。
- STEP-5
- 「設定の更新」画面になるので、更新ボタンをクリックしてください。

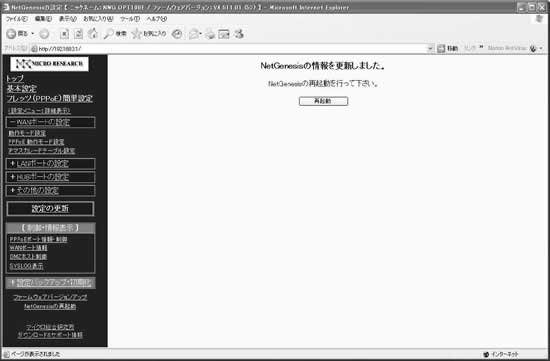

- STEP-6
- 「NetGenesisの情報を更新しました」画面になるので、再起動ボタンをクリックしてください。しばらくして再起動が完了したと表示されれば設定完了です。
・ 設定の確認
では、設定がうまくいったかどうか確認してみましょう。
図A-7-5 設定の確認。
- STEP-1

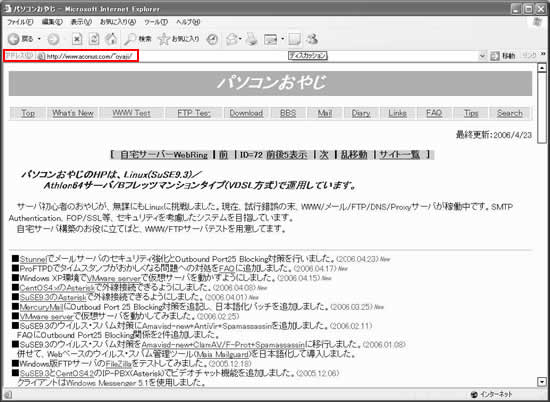

- 自宅サーバーのチェックのためのサイト（「パソコンおやじ」）に接続します。インターネットエクスプローラを起動し、「アドレス（D）」欄に「www.aconus.com/~oyaji/」と入力してサイトに接続します。

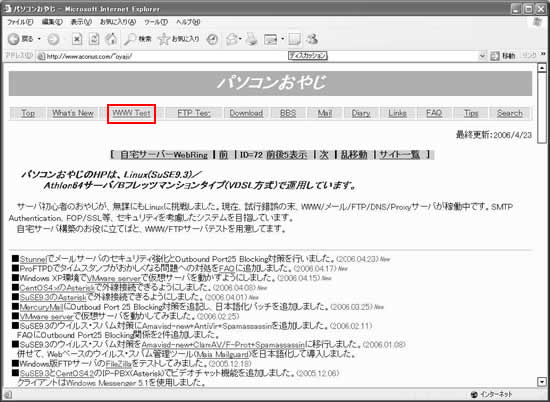

- STEP-2
- 「パソコンおやじ」のサイトが表示されたら、画面上部にあるメニューの中からWWW Testをクリックします。

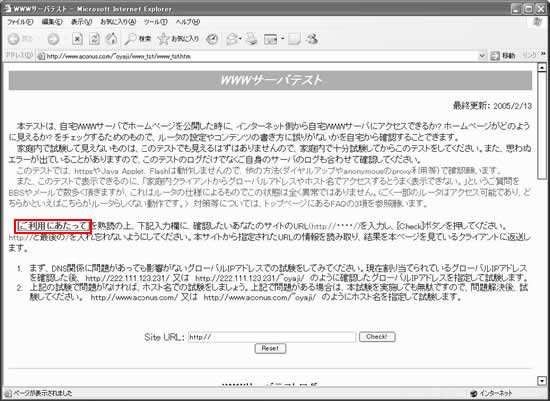

- STEP-3
- 「WWWサーバーテスト」のページが表示されます。（注）本サイトを利用して設定をチェックする場合には、［ご利用にあたって］を熟読の上、ご利用ください。

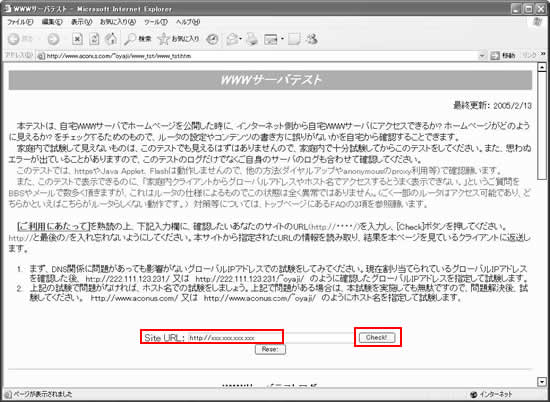

- STEP-4
- 「Site URL」の入力欄にプロバイダから通知されたIPアドレスを入力し、Check!ボタンをクリックします。

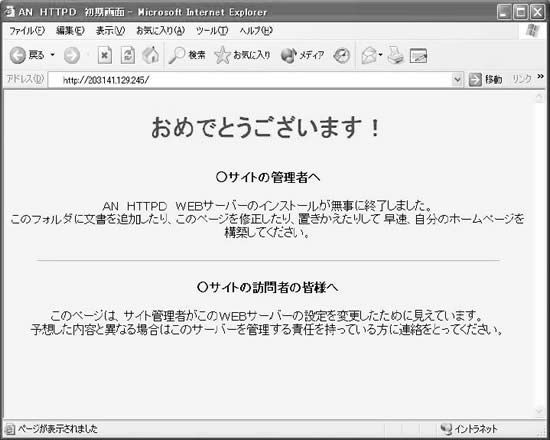

- STEP-5
- 下図のような「おめでとうございます！」と書かれた初期画面が表示されましたか？ この画面が表示されれば、ルーターの設定は正常です。
・ 携帯電話による試験方法
携帯電話からインターネット（iモード、EZメニュー、vodafone live!）に接続し、URL直接入力で「http://IPアドレス」という形でアドレスを指定しても、自分のサーバーを呼び出せるはずです。携帯電話用のホームページではありませんが、この段階では「おめでとうございます」と表示されるだけのテスト用ホームページなので、携帯電話でも問題なく表示できるはずです。
《ルーターの設定がうまくいかなかった場合の対処法》

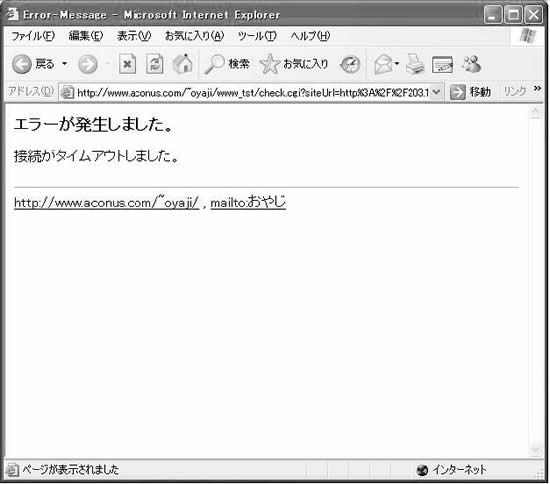

図A-7-6 タイムアウト画面が表示された例。
- STEP-1
- タイムアウト画面が表示されたとき
タイムアウト画面が表示された場合は、次の2つの可能性があります。
・AN HTTPDが正常に起動されていない
一度AN HTTPDを終了させて、再度実行（ダブルクリック）してください。
・ルーターの「IPマスカレードテーブル設定」が誤っている
ルーターの設定のうち「IPマスカレードテーブル設定」部分を確認してください（図A-7-4参照）。
