4.NTT-ME MN7530
・ ルーターの設定画面を呼び出しましょう
ルーターの設定画面は、調べておいたIPアドレスを使ってインターネットエクスプローラで呼び出します。「アドレス（D）」欄にIPアドレスを入力すると、パスワードの入力画面が表示されます。ここで、ユーザー名とパスワードを入力してログオンすれば、ルーターの設定画面が表示されます。
設定画面が表示されない場合は、マニュアルなどで呼び出し用のIPアドレスを確認して試してください。
図A-3-1 ルーターの設定画面を呼び出す。
- STEP-1

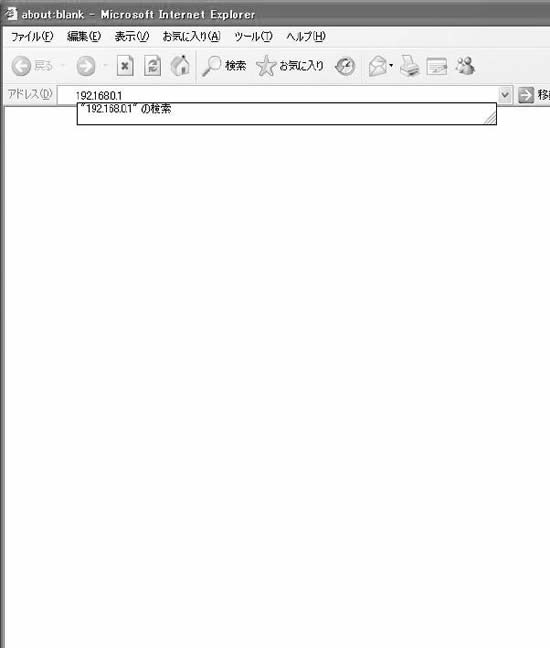

- インターネットエクスプローラを起動して、共通の準備作業でメモしておいた「Default Gateway」の値をアドレス欄に入力します。
- STEP-2

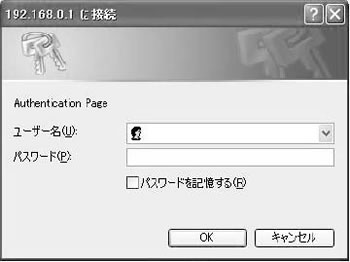

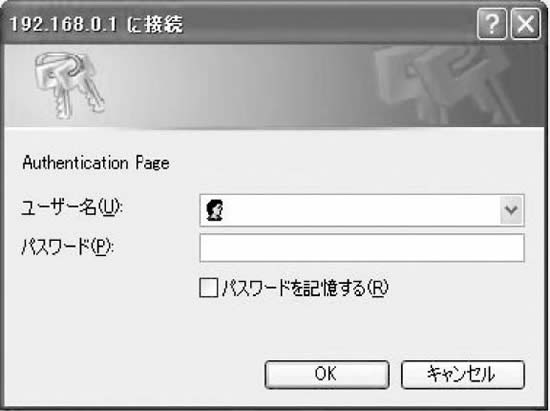

- ルーターのパスワード入力画面が表示されるので、ユーザー名とパスワードを入力し、OKボタンをクリックしてください。
- STEP-3

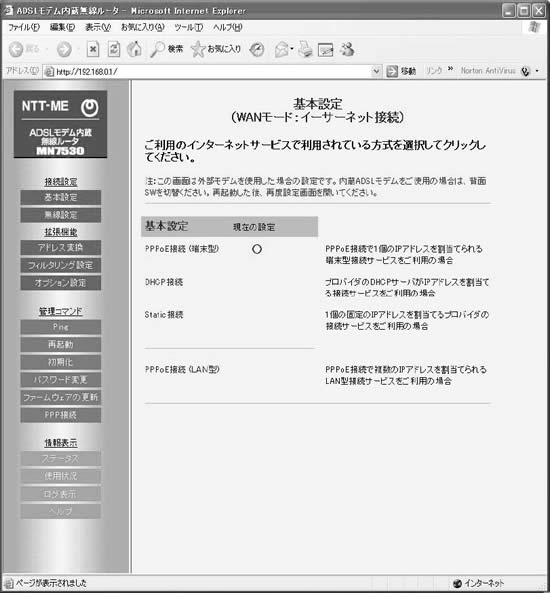

- これで、ルーターの設定画面が表示されました。画面左側に、いろいろな設定のメニューが表示されています。
・ サーバー用パソコンのIPアドレスを固定する
標準の設定のままだと、サーバー用パソコンのIPアドレスは、起動するたびに変化する可能性があります。変化してしまうとせっかくの転送設定が役に立たなくなるので、割り当てたIPアドレスを固定しておきます（本文44ページ参照）。
図A-3-2 IPアドレスの固定。
- STEP-1

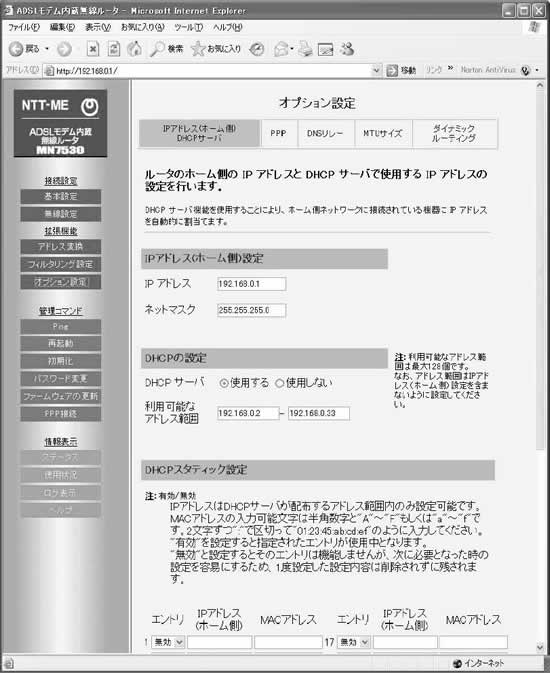

- 画面左側のメニューから「オプション設定」を選びます。下のほうに「DHCPスタティック設定」という欄があるので、スクロールしてみてください。
- STEP-2

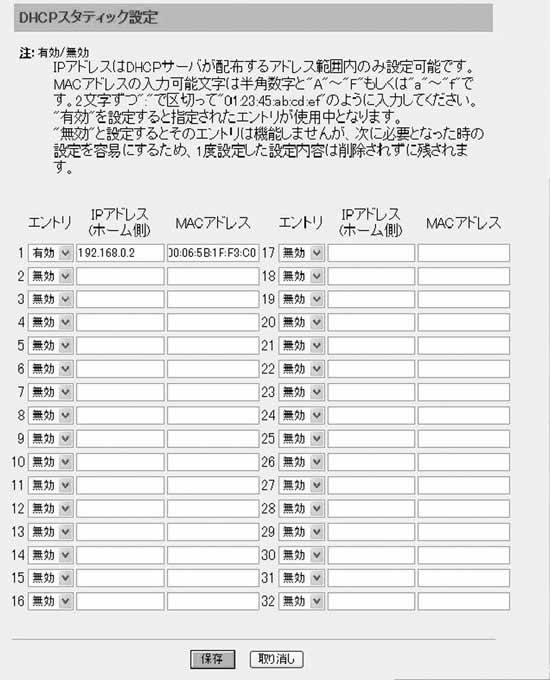

- 「DHCPスタティック設定」欄に、次のような設定を追加します。設定したら、一番下にある保存ボタンをクリックします。 エントリ ：有効
- STEP-3
- 再起動ボタンをクリックします。少しして最初の設定画面に戻れば設定完了です。
IPアドレス（ホーム側） ：サーバー用パソコンに割り当てられているIPアドレス（共通の準備作業でメモした「IP Address」）
MACアドレス ：共通の準備作業でメモした「Physical Address」の値
※ 図A-0のStep3では「00-06-5B-」というように「-」で区切られていますが、ここでは区切り記号として「:」を使用しています。
・ インターネット側からのホームページ呼び出しに応答できるようにする
インターネットとの通信はすべてルーターが中継するため、自分のホームページをインターネット側から誰でも呼び出せるようにするには、ルーターに対して、ホームページの呼び出しをサーバー用パソコンに中継するように設定しておく必要があります（本文47ページ参照）。
図A-3-3 呼び出しに応答できる設定を行う。
- STEP-1

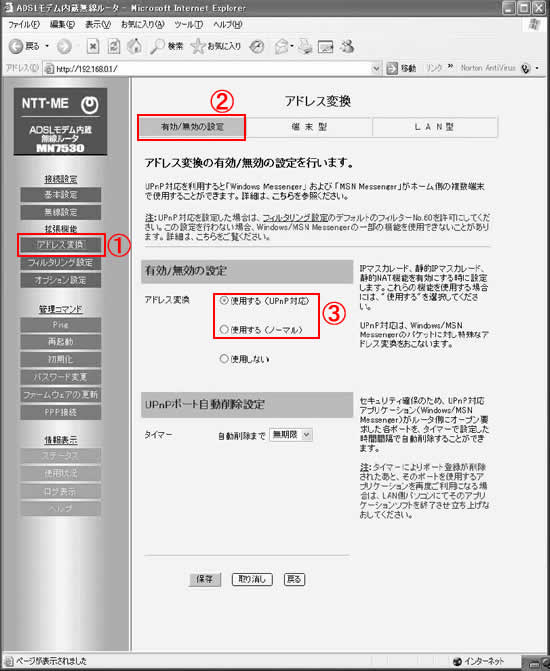

- 画面左側のメニューから「アドレス変換」を選びます（①）。表示された画面の一番上で「有効／無効の設定」が選択された状態で（②）、「アドレス変換」が「使用する」になっていることを確認します（③）。ホームページに関しては、「UPnP対応」でも「ノーマル」でも、どちらでもかまいません。
- STEP-2

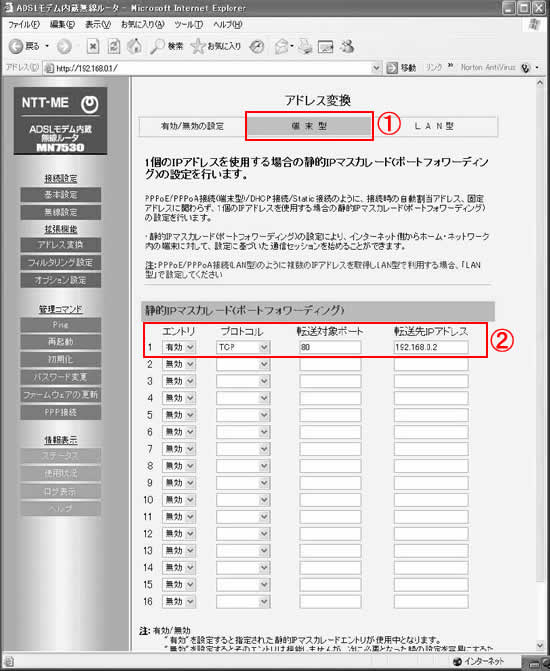

- 画面の一番上で「端末型」を選択します（①）。そして、画面下側の「静的IPマスカレード（ポートフォワーディング）」欄に、次のように設定してください（②）。
エントリ ：有効
プロトコル ：TCP
転送対象ポート ：80
転送先IPアドレス ：サーバー用パソコンのIPアドレス（この例では192.168.0.2）
- STEP-3

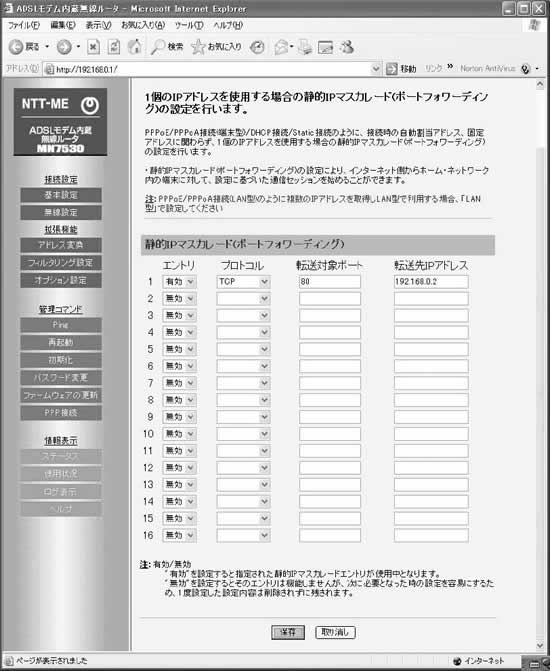

- 画面を一番下までスクロールすると保存ボタンがあるのでクリックします。
- STEP-4

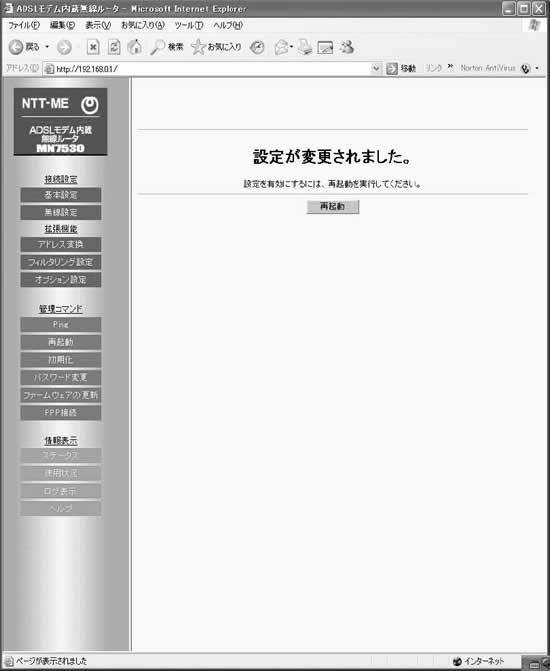

- 再起動ボタンをクリックします。少しして最初の設定画面に戻れば完了です。これで、インターネット側からのホームページ呼び出しをサーバー用パソコンに転送するようになりました。
・ セキュリティの設定をしておく
このルーターは、他人が勝手に家の中に入ってこないように、セキュリティ機能が設定されています。そのため、ホームページの表示だけはできるように設定しておく必要があります。
図A-3-4 セキュリティの設定。
- STEP-1

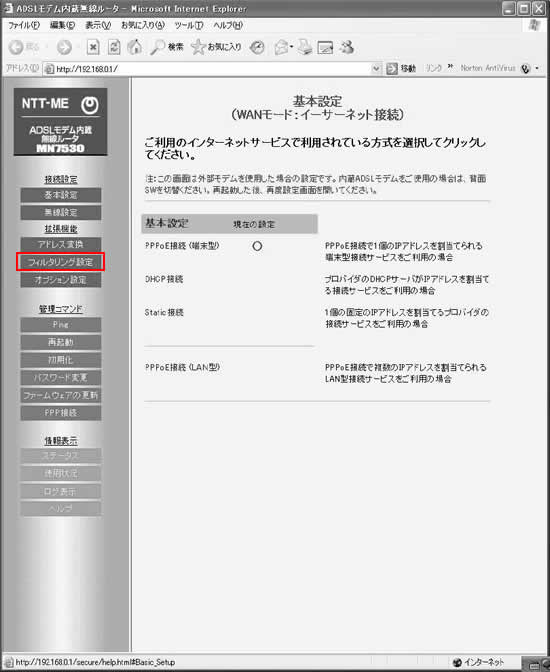

- 画面左側のメニューから「フィルタリング設定」を選びます。
- STEP-2

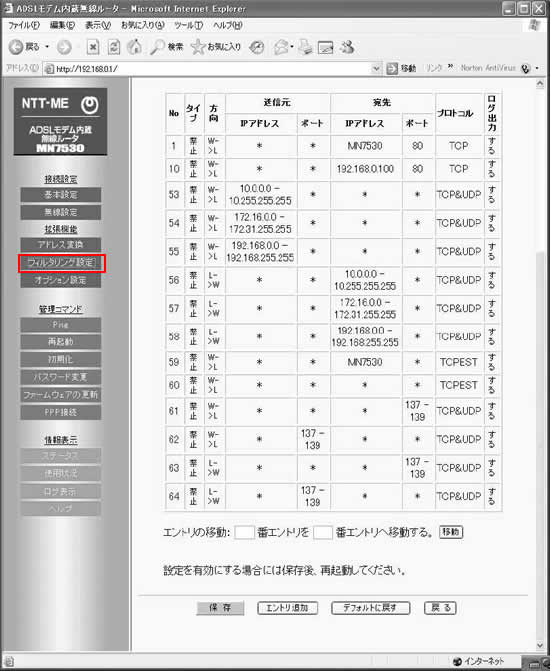

- 一番下までスクロールするとエントリ追加ボタンがあるので、これをクリックしてください。
- STEP-3

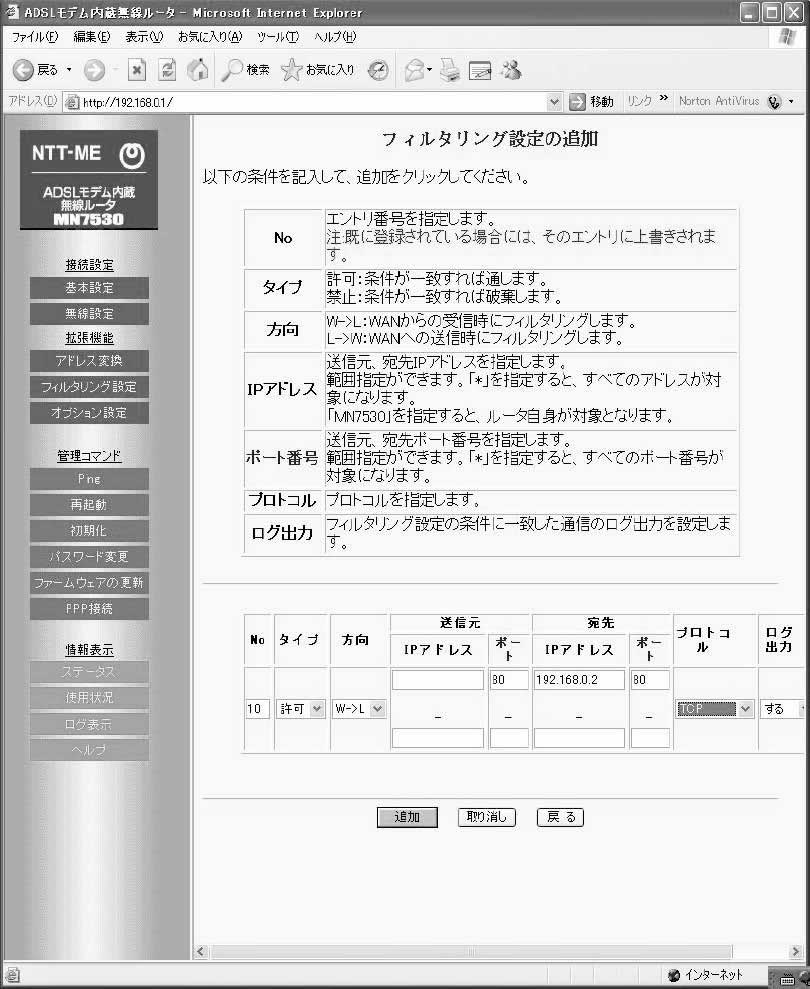

- 「フィルタリング設定の追加」画面になるので、下側の設定欄を使い、次のように設定します。設定したら、一番下にある追加ボタンをクリックします。
No ：10
タイプ ：許可
方向 ：W->L
送信元／IPアドレス ：*
送信元／ポート ：*
宛先／IPアドレス ：サーバー用パソコンに割り当てられているIPアドレス（共通の準備作業でメモした「IP Address」）
宛先／ポート ：80
プロトコル ：TCP
ログ出力 ：する
- STEP-4

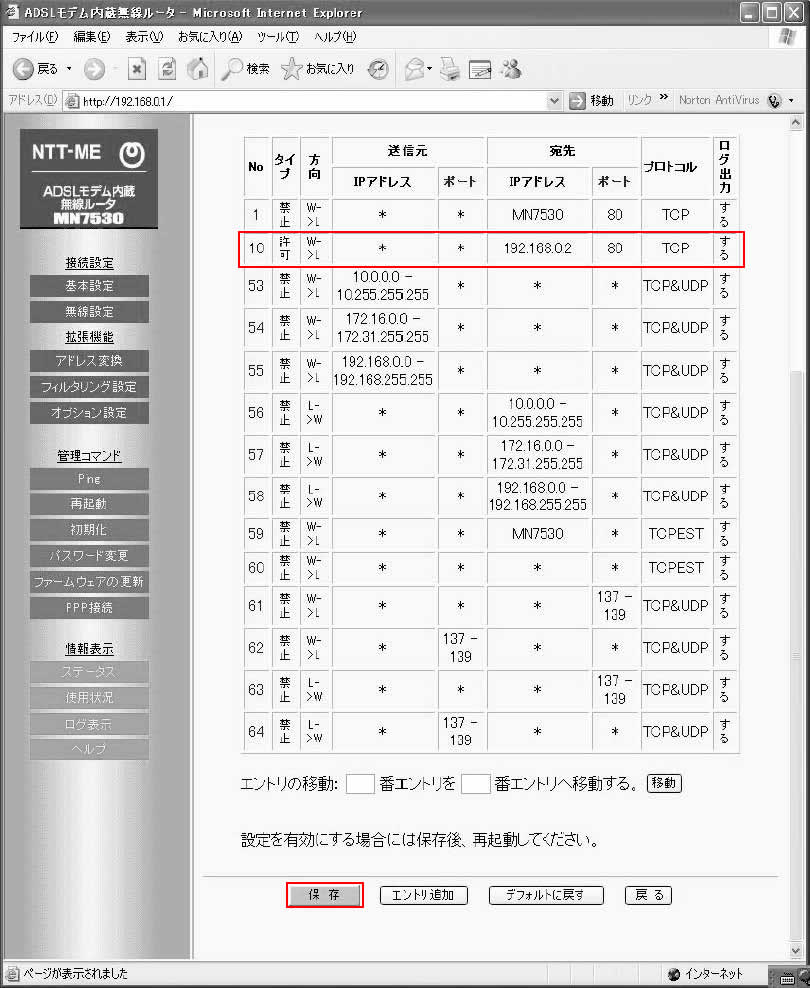

- リストの左側にある番号が「10」の行を探し、設定した内容が反映されていることを確認してください。問題なければ、下側にある保存ボタンをクリックします。
- STEP-5
- 再起動ボタンをクリックします。少しして最初の設定画面に戻れば設定完了です。
・ 設定の確認
では、設定がうまくいったかどうか確認してみましょう。
図A-3-5 設定の確認。
- STEP-1

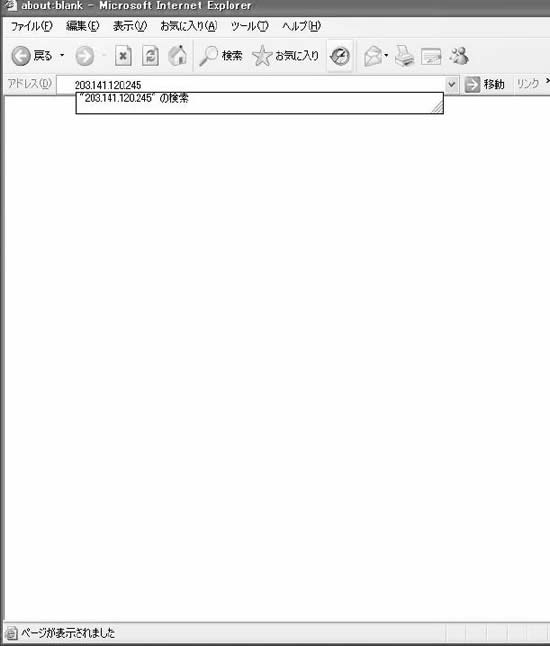

- インターネットエクスプローラを立ち上げて「アドレス（D）」欄にプロバイダーから通知されたIPアドレスを入力します。
- STEP-2

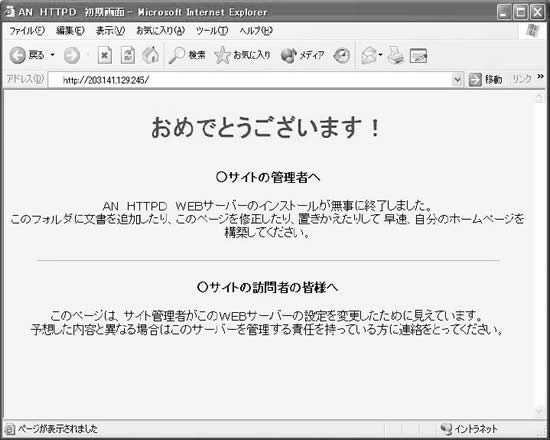

- 下図のような「おめでとうございます！」と書かれた初期画面が表示されましたか？ この画面が表示されれば、ルーターの設定は正常です。
・ 携帯電話による試験方法
携帯電話からインターネット（iモード、EZメニュー、vodafone live!）に接続し、URL直接入力で「http://IPアドレス」という形でアドレスを指定しても、自分のサーバーを呼び出せるはずです。携帯電話用のホームページではありませんが、この段階では「おめでとうございます」と表示されるだけのテスト用ホームページなので、携帯電話でも問題なく表示できるはずです。
《ルーターの設定がうまくいかなかった場合の対処法》
図A-3-6 ルーターのログイン画面が表示された例。
- STEP-1
- ルーターのログイン画面が表示されたとき
ルーターのログイン画面が表示されたときには、ルーターのファームウェア（ルーターを動かしているソフト）のバージョンが古い可能性があります。ファームウェアを最新のものに更新してください。
ファームウェアの更新方法はルーターのマニュアルで確認するか、メーカーのカスタマーセンターに問い合わせしてください。

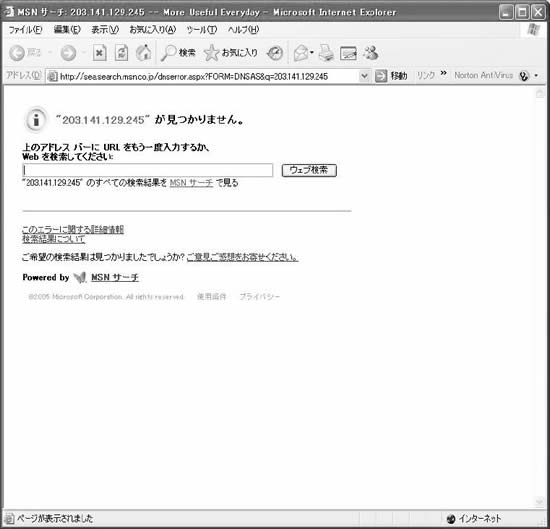

図A-3-7 IPアドレスの検索結果画面が表示された例（この画面例ではMSNでの検索結果ですが、環境によってはGoogleやYahoo!の検索結果画面が出ます）。
- STEP-1
- IPアドレスの検索結果画面が表示されたとき
IPアドレスの検索結果画面が表示された場合は、次の3つの可能性があります。
・AN HTTPDが正常に起動されていない
一度AN HTTPDを終了させて、再度実行（ダブルクリック）してください。
・ルーターの「静的IPマスカレード（ポートフォワーディング）」が誤っている
ルーターの設定のうち「静的IPマスカレード（ポートフォワーディング）」部分を確認してください（図A-3-3の①参照）。
・ルーターの「フィルタリング設定」が誤っている
ルーターの設定のうち「フィルタリング設定」部分を確認してください（図A-3-4参照）。
