12.コレガ CG-BARPROG


 ルーターの設定画面を呼び出しましょう

ルーターの設定画面は、調べておいたIPアドレスを使ってインターネットエクスプローラで呼び出します。「アドレス(D)」欄にIPアドレスを入力すると、パスワードの入力画面が表示されます。ここで、ユーザー名とパスワードを入力してログオンすれば、ルーターの設定画面が表示されます。
設定画面が表示されない場合は、マニュアルなどで呼び出し用のIPアドレスを確認して試してください。

図A-11-1 ルーターの設定画面を呼び出す。

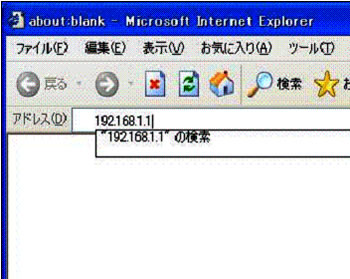

STEP-1
インターネットエクスプローラを起動して、メモしておいた「Default Gateway」の値をアドレス欄に入力します。
STEP-2

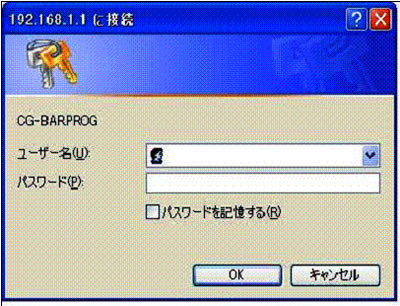

ルーターのパスワード入力画面が表示されるので、ユーザー名とパスワードを入力し、ログインボタンをクリックしてください。
STEP-3

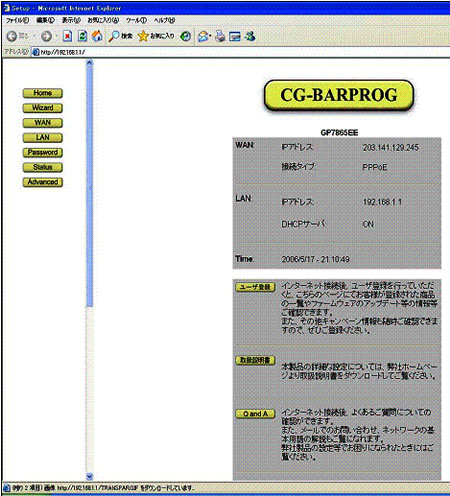

"これで、ルーターの設定画面が表示されました。画面左側に、いろいろな設定のメニューが表示されています。


 サーバー用パソコンのIPアドレスを固定する

まず、サーバー用パソコンのIPアドレスが起動するたびに変化してしまわないように、割り当てたIPアドレスを固定しておきます(本文44ページ参照)。

図A-11-2 IPアドレスの固定。

STEP-1

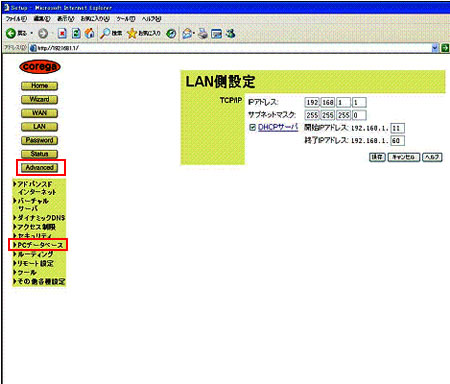

画面左側のメニューで「Advanced」を選び、さらに「PCデータベース」を選択します。

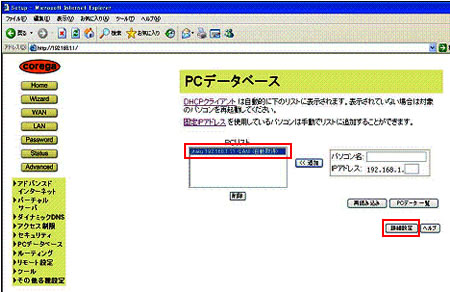

STEP-2
表示された設定画面の下側にある「PCリスト」部分で、リストからサーバー用パソコンに割り当てられているIPアドレス(共通の準備作業でメモした「IP Address」)をクリックし、下側の「詳細設定」ボタンを押します。

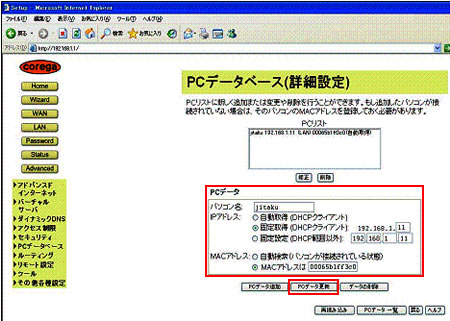

STEP-3

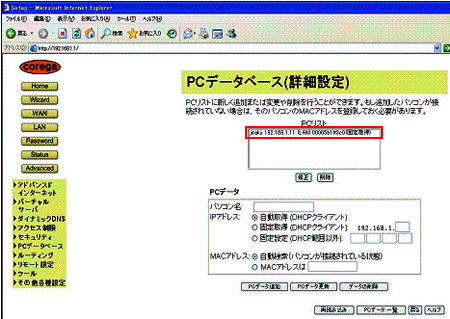

「PCデータベース(詳細設定)」画面になるので、次のように設定を変更/確認し、下の「PCデータ更新」ボタンをクリックします。
パソコン名 :サーバーにするPCの名前が入力してあるのを確認する。
IPアドレス :「固定取得(DHCPクライアント)」のラジオボタンを選択(クリック)する。
右隣のIPアドレスの入力欄に、共通の準備作業で控えた「IP Address」が入力されているのを確認する。
MACアドレス :「MACアドレス」の値が、共通の準備作業の図A-0のStep③で控えた「Physica Address」になっているのを確認する。
STEP-4
「PCリスト」で、「(固定取得)」と表示されていることを確認します。以上で、IPアドレスを固定できました。


 インターネット側からのホームページ呼び出しに応答できるようにする

インターネットとの通信はすべてルーターが中継するため、自分のホームページをインターネット側から誰でも呼び出せるようにするには、ルーターに対して、ホームページの呼び出しをサーバー用パソコンに中継するように設定しておく必要があります(本文47ページ参照)。

図A-11-3 呼び出しに応答できる設定を行う。

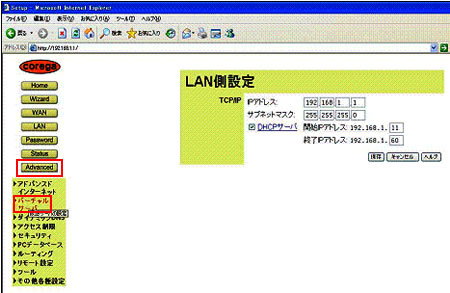

STEP-1
画面左側のメニューで「Advanced」を選び、さらに「バーチャル・サーバ」を選択します。
STEP-2

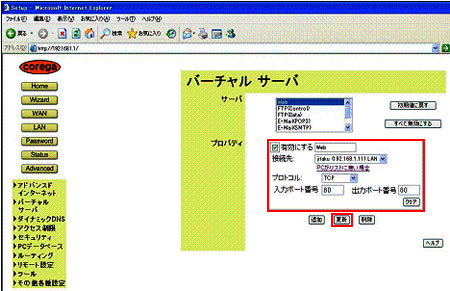

「バーチャル・サーバ」画面が表示されたら、「サーバ」リストの「Web」を選択し、各設定項目を以下のように指定し、「更新」ボタンをクリックします。
有効にする:Web
(チェックをつける)
接続先:サーバー用パソコンをリストから選択
プロトコル:TCP
入力ポート番号:80
出力ポート番号:80


 設定の確認

では、設定がうまくいったかどうか確認してみましょう。

図A-11-4 設定の確認。

STEP-1

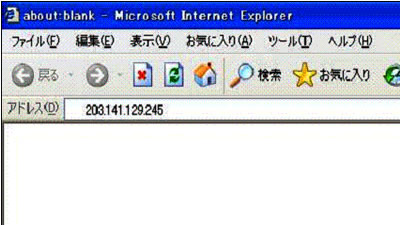

インターネットエクスプローラを立ち上げて「アドレス(D)」欄にプロバイダーから通知されたIPアドレスを入力します。
STEP-2

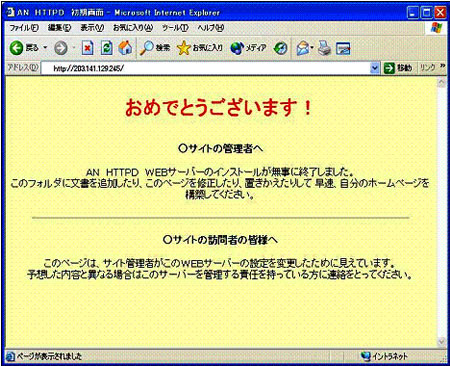

下図のような「おめでとうございます!」と書かれた初期画面が表示されましたか? この画面が表示されれば、ルーターの設定は正常です。


 携帯電話による試験方法

携帯電話からインターネット(iモード、EZメニュー、vodafone live!)に接続し、URL直接入力で「http://IPアドレス」という形でアドレスを指定しても、自分のサーバーを呼び出せるはずです。携帯電話用のホームページではありませんが、この段階では「おめでとうございます」と表示されるだけのテスト用ホームページなので、携帯電話でも問題なく表示できるはずです。


《ルーターの設定がうまくいかなかった場合の対処法》

図A-11-5 ルーターのログイン画面が表示された例。

STEP-1
ルーターのログイン画面が表示されたときには、ルーターのファームウェア(ルーターを動かしているソフト)のバージョンが古い可能性があります。ファームウェアを最新のものに更新してください。
 ファームウェアの更新方法はルーターのマニュアルで確認するか、メーカーのカスタマーセンターに問い合わせしてください。

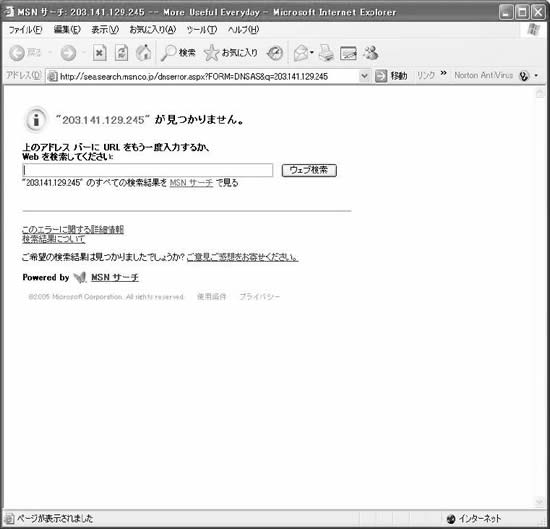

図A-11-6 IPアドレスの検索結果画面が表示された例(この画面例ではMSNでの検索結果ですが、環境によってはGoogleやYahoo!の検索結果画面が出ます)。

STEP-1
IPアドレスの検索結果画面が表示されたときIPアドレスの検索結果画面が表示された場合は、IPアドレスに入力ミスがないか確認してください。ミスがない場合は、次の2つの可能性があります。
・AN HTTPDが正常に起動されていない
 一度AN HTTPDを終了させて、再度実行(ダブルクリック)してください。
・ルーターの「アドレス変換」が誤っている
 ルーターの設定のうち「バーチャル・サーバ」部分を確認してください(図A-11-3参照)。
